Älylaitteisiin suunniteltu sovellus, jolla sijainti kytketään muuhun tietoon ja voidaan seurata kartalla tilannetta (Situational Awareness, SA ja Common Operating Picture, COP), toisten sijaintia, viestiä käyttäjien kesken, lisätä merkkejä, reittejä, pisteitä, kuvioita, navigoida, jakaa tiedostoja, kuvia, videoita, livekamerakuvaa jne. Soveltuu pienistä suuriin operaatioihin katastrofeista sotilasoperaatioihin, tapahtumateollisuuteen, kadonneiden etsinnästä retkeilyyn, viranomaisista kansalaisiin. Ohjelmisto on erityisesti suunniteltu Android-käyttöjärjestelmälle (ATAK), Windows-käyttöjärjestelmään (WinTAK) mutta löytyy myös suppeampi iPhone-sovellus (iTAK). Selaimessa toimivan tilanteen voi näyttää operaatiokeskuksen suurella näytöllä (WebTAK). Sovellukseen on yhdistettävissä livekuvaa kamerasta tai droonista. Lisäosat laajentavat ominaisuuksia erittäin monipuolisesti. Ohjelmiston on alunperin kehittänyt Air Force Research Laboratory (AFRL). Ohjelmistoa hallinnoi TAK Product Center (TPC). Kyseessä on United States Government:n (USG) omistama tuote, Government-off-the-Shelf (GOTS). Ohjelmisto on saavuttanut suuren suosion sotilaskäytössä ja viranomaisissa, joka perustuu kentällä käytännössä hankittuun kokemukseen.

• Käyttäjät voivat kuulua eri organisaatioihin ja yhdistyä yhteistoimintaan sovelluksen avulla. Sovellus asennetaan palvelimelle (TAK-Server) ja sitä käytetään esimerkiksi iOS, Android, Windows OS ja Linux -laitteilla ja sovelluksilla, kuten puhelimilla, tableteilla, kannettavilla ja pöytätietokoneilla. Sovellus toimii myös ilman TAK-palvelinta samassa wifi-verkossa olevien laitteiden kesken (Curson-on-Target CoT). Käyttäjä voi olla yhteydessä samanaikaisesti useampiin palvelimiin. TAK-palvelin voidaan asentaa internetiin kytkettyyn kaupalliseen palvelimeen tai itse hallinnoidulle palvelimelle.
• Perustana on alueen kartta, esimerkiksi satelliittikuva, jonka päälle lisätään tasoina (layers) tietoa. Lisäosilla on mahdollista laajentaa toimintoja merkittävästi, esim. reaaliaikaiseen videokuvaan, droonien lennättämiseen, radioyhteyksiin.

VIDEO 3:20' ATAK 3.6 Promo SUOSITELTAVA

VIDEO 6:55': ATAK: Android Team Awareness Kit

VIDEO 5:23' Crisis Management Capabilities of TAK

ATAK-tuotteet [eitak]

• ATAK-CIV eli Android Team Awareness Kit (ATAK) on tarkoitettu siviilikäyttöön. Government-off-the-Shelf (GotS). Avoin lähdekoodi on julkaistu osoitteessa AndroidTacticalAssaultKit-CIV.
• ATAK-MIL eli TAK-MIL eli Android Tactical Assault Kit (ATAK) on tarkoitettu sotilaskäyttöön. käyttö on rajoitettu yhdysvaltojen armeijan käyttöön.
• ATAK-GOV on tarkoitettu hallitusten käyttöön.
• ATAK-Plugins eli lisäosat.

WinTAK-tuotteet (Windows Tactical Assault Kit)

• WinTAK-CIV Windows OS-käyttöön.
  • Win10 64bit; 4 Gt RAM, suositellaan 8–16 Gt; Windows 10; grafiikkasuoritin joka tukee D3D9 tai D3D11.
• WinTAK-MIL Windows-laitteille.
• WinTAK-Plugins eli lisäosat.

iTAK Applen iOS-laitteille. (iPhone Tactical Assault Kit)

• iTAK
• Löytyy myös TAK Aware, joka on erillisen yrityksen Flight Tactics, LLC kehittämä.

WebTAK on karttapohjainen verkkosovellus, jolla voi seurata operaatiota.

TAK Tracker on iOS- ja Andoid-sovellus, joka lähettää sijaintitietoa, viestejä ja hätäviestejä TAK-palvelimelle.

Marti TAK-palvelimen (TAK Server) hallintapaneeli

• TAK Server on tiedon hallinnointialusta.
• TAKX yhdistää WinTAK ja RaprotrX. Ei julkaistu CIV-versiota
• PiTAK on User Datagram Protocol (UDP).
• VR-TAK on virtual reality.

Linkkejä

CivTAK/ATAK

Aiheeseen liittyviä sivuja

Sotilaan käsikirja

Tactical vaatteet ja varusteet

Koordinaatit

SHTF

Päätelaite (EUD) ja varusteet

End-User Device

Koko järjestelmä kannattaa rakentaa niin, että se on käytettävissä ilman sähkö- ja mobiiliverkkoa. Tällöin laitteita hankkiessa kannattaa miettiä, miten tämä otetaan huomioon. Varavirtapankkien käyttäminen on jo normaalioloissakin tarpeellista. Muita huomioon otettavia seikkoja ovat esimerkiksi paikallisen verkon muodostavat reitittimet, miten tieto voidaan siirtää laitteesta toiseen, kuten pieniä muistikortteja apuna käyttäen.

Puhelimet Operaattorien, käyttäjien päätelaitteet ovat matkapuhelimesta tabletteihin ja pöytäkoneisiin.

• ATAK on suunniteltu Samsung-laitteissa toimivaksi niiden kenttäominaisuuksien takia. Muutkin merkit toimivat - tietoturva huomioiden. Suositellaan vähintään (4-) 8–12 Gt RAM, tallennustila 256 GB, laadukas GPU-yksikkö, 8 prosessorin ydintä, 1–2 Tb microSDHC-tuki, MIL-STD-810. ATAK suorittaa myös vaativampia toimenpiteitä kuten suurien datamäärien käsittelyä, pakkaamista

, usean livevideon ajamista samaan aikaan ja ajamista ajoneuvolla kolmiuloitteisella kartalla. Mahdollisimman suuri akku on eduksi sovellus tarvitee energiaa. Lähtökohtaisesti kaikki nykyaikaiset Android-versiot pitäisi toimia, esimerkiksi Android 14 toimii.

• Samsung Galaxy (S5-) S7 ja uudemmat mallit toimivat hyvin ATAKin kanssa.
• Samsung S23 tai vanhempi malli S20. Mallia S21 FE 5G ei suositella.
• Samsung A-mallit toimivat, ainakin uudemmat.
• Sotilaskäyttöön myytäviä
  • Samsung Galaxy S23 Tactical Edition ja Galaxy XCover6 Pro Tactical Edition, Mobiili.fi-artikkeli em. puhelimista.
• GoTAK
• Bittium Tough Mobile 2

GPS

• Vika: GPS ei toimi

1. Jos GPS on ollut päällä ja ATAK-sovellus on avattuna, tällöin riittää esimerkiksi GPS Status -nimisen sovelluksen avaaminen, joka hakee hetken GPS-signaalia ja tämän jälkeen avattaessa ATAK, GPS on käytössä.
2. Jos GPS ei ole ollut puhelimessa päällä tai sijainti ei ole ollut valittuna tarkaksi, mutta ATAK-sovellus on avoinna, tällöin GPS ei välttämättä päivity. Nopein tapa on sulkea ATAK ja avata se uudestaan. Sulkeminen ei tarkoita siirtymistä puhelimen aloitussivulle, vaan Androidin 3 viivan painikkeen takaa sulkemista.
3. Katso, ettet pidä kämmentä puhelimen GPS-antennin päällä. Erityisesti puhelimen ollessa vaaka-asennossa, kun antenni on mahdollisesti puhelimen yläpäädyssä. Suojakuori yleensä ehkäisee tämän.
4. Aseta puhelimen sijaintipalvelu jakamaan sijainti TAK-sovellukselle salli aina tai salli vain käytön aikana. Aseta tarkka sijainti.
   1. Samsung-lisäasetukset:
      1. Sijaintipalvelut > Ota käyttöön Wi-Fi-haku ja Bluetooth-haku > Aseta päälle Sijaintitietojen tarkkuus.
5. tarkasta näkyykö sijainti muissa karttasovelluksissa.
   1. Android: lataa sovellus GPS Status.
6. Aseta ATAK-sovelluksen asetukset seuraavasti:
   1. Settings > Callsign and Device Preferences > Device Preferences > GPS Preferences > GPS Option > Internal GPS Only
7. Siirry ulkotilaan avoimeen paikkaan.
8. Ota puhelimen virransäästö pois käytöstä.
9. Tyhjennä ATAKin välimuisti.
10. Asenna ATAK uudestaan ulkona, jolloin GPS-yhteys on aktiivisena jollain muulla sovelluksella todennettuna.

Tabletit

• Ks. sivu Tietokoneet ja tabletit

Kotelot

• Ks. sivu Kotelot, esim. Juggernaut.Case

IP-kamerat

Varavirtalähteet

Päätelaitteen näytön jakaminen

ATAK -> macOS

• Samsung Galaxy A55-näytön jakaminen MacBook Pro -näytölle Scrcpy:llä ja siitä esimerkiksi operaatiokeskuksen isolle näytölle tai koulutustilainteisiin. MacBookin hiirellä ja näppäimistöllä voidaan käyttää ATAKia ja suurentaa ATAK koko näytön tilaan. Tällöin ATAK on koko ruudun leveydeltä ja korkeussuunnassa näytön suhteen mukaan. (2/2025)

1. Samsung > Asetukset (Settings) > Tietoja puhelimesta (About phone) > Ohjelmiston tiedot (Software information) > näpäytä 7 kertaa kohtaa koontiversio (Build number) > syötä puhelimeen kirjautumisen pääsykoodi > kehittäjätyökaluvalikko tulee esille asetukset-valikkoon.
2. Samsung > Asetukset > Sovelluskehittäjien asetukset (Developer options) > USB-vianetsintä päälle.
3. macOS > Terminal (komentorivi)
   1. /bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"
   2. brew update
   3. brew upgrade
   4. brew install scrcpy
   5. brew install android-platform-tools --cask
4. Yhdistäminen kaapelilla: Avaa puhelin ATAKiin, alkunäyttöön tms.
   1. Yhdistä USB-C - USB-C -kaapelilla Samsung ja MacBook yhteen > hyväksy puhelimen ponnahdusikkunassa tietokoneen käyttö.
   2. Terminal > scrcpy
   3. Hyväksy puhelimen ponnahdusikkunassa käyttö
5. Yhdistäminen WiFi:llä
   1. Yhdistä ensimmäisellä kerralla kaapelilla, kuten edellä on kerrottu.
   2. adb devices     Varmistetaan että Android näkyy tulosteessa: sarjanumero device.
   3. adb tcpip 5555     langattomaan tilaan siirtyminen
   4. Irrotetaan kaapeli.
   5. Kytketään Android samaa Wi-Fi-verkkoon MacBookin kanssa.
   6. Android Asetukset > Yhteydet > Wi-Fi > kyseisen Wi-Fi-verkon kohdalta ratas > Näytä lisää > IP-osoite, esim. 192.168.1.200
   7. adb connect 192.168.1.200:5555     Androidin IP-osoite Wi-Fi-verkossa
   8. scrcpy --tcpip=192.168.1.200
6. Androidin näyttö avautuu ikkunaan. Sammutetaan sulkemalla ikkuna ja komentorivi palautuu käyttöön.

• ATAKin lisänäytön skrollaaminen kannattaa tehdä oikeassa reunassa olevan liukusäätimen avulla tai touchpadilla lopettamalla skrollaaminen ennen lisänäytön loppua, muutoin pienentää karttaa.
• Virheilmoitus ERROR: Device is unauthorized: Ota USB-vianetsintä pois päältä ja aseta uudestaan päälle. Hyväksy puhelimessa yhdistäminen tietokoneeseen.

iTAK -> macOS

• iPhonen näytön jakaminen MacBook Pro:n kanssa. Samalla ei ole mahdollista käyttää muita ohjelmia, eikä MacBookin hiirellä tai näppäimistöllä voi käyttää iTAK-sovellusta. Poistu sulkemalla MacBookin ruutu, muutoin MacBookin hiiri saattaa kadota.

1. Kytketään iPhone ja MacBook samaan wifi-verkkoon.
2. iPhone: pyyhkäitään näytön oikeasta ylälaidasta "pikavalinnat" näkyviin > näpäytetään kaksi neliötä -painiketta > valitaan listalta MacBook

Radiot ja yhteydet

• goTenna
• Lisäosa Hammer
• Meshtastic
  • European Union 433MHz (433.0 - 434.0) ja European Union 868MHz (869.4 - 869.65)
  • Ks. Wikikko Meshtastic
• Beartooth
• Somewear
• Real-Time Situational Awareness with Resilient & Seamless Tactical Communications | Bittium

• Harrastuskäyttöön ja työyhteyksiin varatut kanavat 67–72 MHz:n taajuusalueella

Satelliittiyhteydet

Garmin InReach

• Mikä on Garmin InReach? Ks. Garmin InReach_Mini 1-satelliittiviestintälaite
• Garmin inReach to Cursor on Target Gateway
  • inReach -> Iridium satelliitti -> Garmin-palvelu -> tietokone, johon on asennettu INRCOT -> ATAK.
• Everywhere yrityksille ja organisaatiolle, lisäosa

Palvelin

Ohjelmisto toimii ilman palvelinta ja päätelaitteet ovat yhdistettävissä toisiinsa ilman palvelimia lähiverkoissa. Palvelimella päätelaite yhdistetään osaksi laajaa päätelaitteiden verkostoa. Useita palvelimia voidaan käyttää samanaikaisesti.

• FreeTakServer
  • FTS Public Server. Julkinen, eikä tiedot ole yksityisiä.
  • How to Connect to Freetakserver.
• ArgusTAK
  • ArgusTAK. Pilvipalvelu, myös maksulliset vaihtoehdot.
• Sit(x)

TAK-palvelin (TAK Server)

Taktinen tiedonhallinta-alusta. Salaa, välittää ja tallentaa tietoa. Voidaan asentaa sekä paikallisesti tai pilvipalveluna.

• Kun halutaan asentaa oma palvelin, johon pääsyä ja tietoa hallinnoidaan täysin itse. Asennetaan esimerkiksi kaupallisen palvelintilaa tarjoavan yrityksen palvelimelle. Palvelinta käytetään lähtökohtaisesti internetin välityksellä.
• Virallinen TAK Server -ohjelmisto ladataan sivulta tak.gov. Edellytyksenä on rekisteröityminen.
• Ohjelmistovaatimuksia ovat esim. Java OpenJDK 17, PostgreSQL 15 ja PostGIS. Palvelimen riittäviin tehoihin tulee kiinnittää huomiota, ohjelmisto saattaa asentua, mutta sitä ei välttämättä onnistu käyttämään. Tämä ilmenee esimerkiksi hyvin hitaina SSH-komentoihin vastauksina. Vähintään 4 ydintä, 8 Gt RAM, 40 Gt muistia (talvi 2025).
• Asennus onnistuu esimerkiksi Rocky Linux 8, Red Hat Enterprise Linux 8, Ubuntu 24, Rasberry Pi OS. Sovelluksesta on eri versioita, joten sen tulee myös sopia oikean Linux-version kanssa.
• Palvelimen lisäosat-kansio: /opt/tak/webcontent/webtak-plugins/plugins

TAK-palvelimen asennusohjeita

• MyTeckNet; Let's build a TAK Server. Ehkä yksityiskohtaisin ja toimiva ohje TAK-palvelimen asentamiseen ja samalla asiiaan perehtymiseen.
• NodeShift; CivTAK / ATAK – Deploying a TAK server on a Virtual Machine.

Portit

TAK-palvelinta käytetään määrättyjen porttien kautta. Portit ovat oletusarvoisia tai tarkoituksella halutuksi asetettuja. Yhteys TAK-palvelimelle kulkee esimerkiksi kaupallisen palveluntarjoajan porttien läpi virtuaaliseen verkkoon asennetulle Apache-palvelimelle ja siellä pyöritettävälle TAK-palvelimelle. Tällöin erityisesti kahdet eri järjestelmän portit avataan, sekä kaupallisen palvelimen että esim. Ubuntun.

• Palvelinasetukset on syytä asettaa niin, että muut portit eivät ole käytettävissä.
• Oletusarvoiset keskeisimmät portit, joilla perustoiminta saadaan aikaiseksi:
  • 8089 sisään palvelimeen, TLS/SSL TCP
  • 8443 sisään palvelimeen TLS/SSL TCP
  • 8446 sisään palvelimeen, sertifikaattien myöntämiseen, TLS/SSL TCP
  • 22 pääteohjelman (komentorivin) portti
• Oletusarvoiset muut portit:
  • 8444, 9000, 9001 sisään palvelimeen, federation, TLS/SSL TCP
  • 9100 sisään palvelimeen, TLS/SSL TCP
  • 9102 sisään palvelimeen, TLS/SSL TCP
  • 6969 molempaan suuntaan, UDP
  • 18740 molempaan suuntaan, UDP

Tietoturva

Esimerkkejä, joita tulee ottaa käyttöön.

• Vain tarvittavat portit käytössä, muut suljettu pois.
• Tarvittaessa pääsy vain määrätystä IP-osoitteesta sisään palvelimeen. VPN-yhteydellä määrätystä portista vain sisään.
• Palvelimen root-käyttäjän käyttöoikeudet.
• Salausavainten käyttäminen kirjautumiseen käyttäjätunnuksen ja salasanan sijaan. Salausavainten salaaminen.
• Oma sertifikaattien salasana /opt/tak/certs/cert-metadata.sh -tiedostossa.
• Sertifikaattien .csr ja .key -tiedostojen ym. tarpeettomien salausavaintiedostojen siirtäminen pois oletushakemistosta /files.
• SSH-portin muuttaminen arvosta 22.

Sekalaisia vinkkejä

• CoT
  • About MIL-STD-2525 and CoT

KÄYTTÖOHJEET ATAK ja iTAK

Asentaminen päätelaitteeseen

ATAK (Android) -sovelluksen asennus ja ensimmäinen käynnistys

Seuraava vaatii tarkastuksen kun joku Wikikon käyttäjä asentaa ATAKin Androidiin.

1. Play Store > ATAK-CIV (Civil Use), TAK Product Center, 88 MT > Asenna

EULA Acceptance > I agree.

1. Permission Rationale > I understand
2. Saako ATAK ottaa kuvia ja nauhoittaa videoita? > Sovellusta käytettäessä
3. Saako ATAK pääsyn tämän laitteen sijaintiin? > Tarkka / Likimääräinen > Salli aina kaikki
4. Saako ATAK tallentaa audiota? > Salli
5. Saako ATAK löytää lähellä olevia laitteita, yhdistää niihin ja määrittää niiden suhteellisen sijainnin > Salli
6. Saako ATAK lähettää sinulle ilmoituksia? > Salli
7. Saako ATAK soittaa ja hallinnoida puheluita? > Salli
8. Saako ATAK pääsyn tällä laitteella oleviin musiikki- ja audiotiedostoihin? Salli
9. Saako ATAK pääsyn laitteella oleviin kuviin ja mediaan? Salli rajoitettu pääsy / Salli kaikki
10. I understand > Anna puhelimen asetuksissa ATAKille oikeus kameraan, sijaintiin, mikrofoniin, puhelimeen, SMS ja tiedostoihin.
11. File System Access Changes > I understand > anna oikeus puhelimen asetuksissa.

Kytkeytyminen palvelimeen

• Palvelimiin yhdistäminen voidaan suorittaa eri tavoin. Palvelimeen, johon on kerran yhdistetty ei tarvitse liittyä uudestaan tehtävän vaihtuessa ellei käyttöoikeutta ole poistettu tai uudistettu. Samalla sertifikaatilla voidaan kirjautua samanaikaisesti useisiin päätelaitteisiin.
• Yhdistäminen tapahtuu palvelinsertifikaatin (CaCert.p12) ja käyttäjäsertifikaatin (clientCert.p12) sisältävällä palvelinpaketilla (Server Package) TAI käyttäjätunnuksella, salasanalla ja sertifikaatilla TAI käyttäjätunnuksella ja salasanalla. Palvelinpaketin sertifikaatteineen antaa palvelimen ylläpitäjä. Palvelinpaketti on zip-tiedosto, joka sisältää useita tiedostoja ja palvelimeen liittymisen edellyttävät sertifikaatit. Palvelinpaketteja/sertifikaatteja voidaan lähettää turvallisiksi katsotuilla tavoin, esimerkiksi sähköpostilla. Palvelinpaketti tai sertifikaatti ladataan ensin päätelaitteeseen, eikä zip-tiedostoa pureta tai sen tiedostonimeä muuteta.
• Palvelinpaketin asennus tapahtuu esimerkiksi ATAK- ja WinTAK-solvelluksissa Import-työkalulla, hakemalla palvelinpaketti hakemistosta, johon se tallennettiin. Jos tiedostoja on paljon hakemistossa, kannattaa tiedostot järjestää päivämäärän mukaan. Yhdistäminen palvelimeen tapahtuu automaattisesti.
• Yhteys palvelimeen näkyy näytön kehyksessä vihreänä CONNECTED (iTAK) tai kehyksen yllä vihreänä pallona (ATAK, WinTAK). Kytketään asetuksista valitsemalla ne palvelimet, joihin halutaan samanaikaisesti olla yhteydessä.

Tunnistautumalla kirjautuminen

Operaattorin henkilökohtainen sertifikaatti (clientCert) muodostetaan operaattorin ensimmäisen kerran kirjautuessa TAK-palvelimelle. Vasta tämän jälkeen operaattorin sertifikaatti on nähtävissä palvelimen Marti-hallintapaneelissa. Ennen operaattorin kirjautumista TAK-palvelimelle, Marti-hallintapaneelissa luodaan operaattorille henkilökohtainen operaattoritunnus, salasana ja toimitetaan operaattorille kaikille yhteinen palvelinsertifikaatti (caCert.p12), palvelinsertifikaatin salasana ja palvelimen IP-osoite tai URL-osoite.

• Jos palvelimelta kirjaudutaan ulos, uudelleen kirjautuminen tehdään samalla tavoin, jolloin muodostuu uusi sertifikaatti. Operaattorin sertifikaatin oletusvoimassaoloaika on 30 päivää, jonka jälkeen kirjaudutaan tarvittaessa uudestaan. TALK-palvelimen ylläpitäjä voi asettaa halutun voimassaoloajan sertifikaateille: sudo vi /opt/tak/CoreConfig.xml ja <TAKServerCAConfig validityDays="30" />
• TAK-palvelimella saattaa olla myös asetettu profiili, joka ladataan automaattisesti operaattorin kirjautuessa operaattorin päätelaitteeseen. Tämä sisältää esimerkiksi tehtävän (mission) edellyttämiä asetuksia, karttoja ja muita tiedostoja.

ATAK

==> Katso tästä kuvalliset ohjeet

1. Tarvitaan 1) operaattoritunnus 2) operaattorin salasana 3) palvelinsertifikaatti, esim. caCert.p12 4) palvelinsertifikaatin salasana ja 5) palvelimen IP-osoite tai URL-osoite.
2. Tallennetaan palvelinsertikaatti päätelaitteen tiedostojärjestelmään esim. sähköpostista. ÄLÄ avaa sertifikaattia tai antaa siihen avaussalasanaa!
3. Näpäytetään 3 viivaa > Settings > Network Preferences > Network Preferences > Network Preferences > Manage Server Connections > ... (oik. yläkulma) > Add.
4. Add Streaming CoT Endpoint
   1. Name: vapaavalintainen nimi palvelimelle
   2. Address: IP-osoite numeroina tai URL-osoitteena
   3. Use Authenticaton: VALITAAN
   4. Username: operaattoritunnus
   5. Password: operaattorin salasana
   6. Enroll for Client Certificate: VALITAAN
   7. Enroll with Preconfigured Trust: VALITAAN
   8. Advanced Options: VALITAAN
      1. Streaming Protocol: SSL
      2. Server Port: 8089
      3. Use default SSL/TLS Certificates: EI VALITA
      4. Import Trust Store > haetaan päätelaitteesta palvelinsertifikaatti (.p12). Esimerkiksi valitaan vasemmasta reunasta puhelimen kuvake ja avataan kansio, johon sertifikaatti on tallennettu.
      5. Password: palvelinsertifikaatin salasana
5. OK
6. Onnistuneen kirjautumisen seurauksena karttanäytön oikeaan alakulmaan ilmestyy vihreä pallo.

Intializing... (Registering device with TAK Server)

Registration complete (TAK Server registration succeeded)

• Virheilmoitukset:
  • The TAK Server's identity could not be verified - Palvelinsertifikkaattia ei ole annettu tai se on virheellinen.
  • Invalid credentials - Virheellinen operaattoritunnus (username) tai operaattorin salasana (password).

WinTAK

1. Tarvitaan 1) operaattoritunnus 2) operaattorin salasana 3) palvelinsertifikaatti, esim. caCert.p12 4) palvelinsertifikaatin salasana ja 5) palvelimen IP-osoite tai URL-osoite.
2. Tallennetaan palvelinsertikaatti päätelaitteen tiedostojärjestelmään esim. sähköpostista. ÄLÄ avaa sertifikaattia tai antaa siihen avaussalasanaa!
3. Kolme viivaa (vasen yläkulma) > Settings > Network Preferences > Manage Server Connections > Add Stream
   1. Description: vapaavalintainen nimi palvelimelle
   2. Protocol: SSL
   3. Host Address: IP-osoite numeroina tai URL-osoitteena
   4. Port: 8089
   5. Enroll for Client Certificate: VALITAAN
   6. Install Certificate Authority > haetaan päätelaitteesta palvelinsertifikaatti (.p12). Esimerkiksi valitaan vasemmasta reunasta puhelimen kuvake ja avataan kansio, johon sertifikaatti on tallennettu.
      1. palvelinsertifikaatin salasana
   7. Use Authentication: VALITAAN
   8. Username: operaattoritunnus
   9. Password: operaattorin salasana
   10. Ponnahdusikkunassa kysytään käyttäjätunnus ja salasana uudestaan.

Palvelinpaketilla kirjautuminen

iTAK (iOS), puhelimeen, tablettiin

1. Lataa iTAK App Store:sta.
2. Tallenna zip-tiedosto purkamatta puhelimen tiedostohakemistoon, muistikortille tai esim. iCloud-pilvipalveluun.
3. iTAK-sovellus > ratas > Network > Servers > + > Upload Server Package > etsitään ja näpäytetään zip-tiedostoa > kun yhteys toimii, ilmestyy heti vihreä pallo ja Connected merkkinä yhteydestä palvelimeen.

• Kirjautumisessa ei tarvita käyttäjätunnusta ja salasanaa.

ATAK (Android), puhelimeen, tablettiin

1. Lataa ATAK-CIV Google Play -kaupasta.
2. Tallenna zip-tiedosto purkamatta puhelimen tiedostohakemistoon, muistikortille tai esim. pilvipalveluun.
3. ATAK-sovellus > kolme viivaa oikeassa yläkulmassa > Import > Select Import Type: Local SD > Select Files to Import: valitaan zip-tiedosto > OK > Suggested Import Strategy: Use In Place > kun yhteys toimii, ilmestyy heti näytön oikeaan alakulmaan vihreä pallo merkkinä yhteydestä palvelimeen.
4. Jos yhteys ei muodostu, avaa kyseisen palvelinyhteyden asetukset ja lataa tarvittaessa palvelinpaketista palvelinsertifikaatti uudestaan ja lisää kohtaan 'Import Trust Store' ja lisää palvelinsertifikaatin salasana.

WinTAK (WindowsOS), tablettiin, läppäriin, pöytäkoneeseen

1. Rekisteröidy ja kirjaudu sivustoon https://tak.gov > Products > WinTAK-CIV > WINTAK-5.3.0.155-CIV-INSTALLER-X64.EXE [282 MB] > asenna sovellus Windowsiin > ota sovellus käyttöön hyväksymällä/hylkäämällä esitetyt oikeudet laitteeseen.
2. Tallenna zip-tiedosto purkamatta laitteen tiedostohakemistoon, muistikortille tai esim. iCloud-pilvipalveluin.
3. WinTAK-sovellus > Import Manager vasemman yläkulman valikosta > Import Files > etsitään ja näpäytetään zip-tiedostoa > kun yhteys toimii, ilmestyy heti näytön oikeaan alakulmaan vihreä pallo merkkinä yhteydestä palvelimeen. Käytä tarvittaessa sertifikaateissa palvelinsertifikaatin (caCert) salasanaa.

TAK Tracker (iOS), puhelimeen, tablettiin

1. Lataa TAK Tracker App Store:sta.
2. Tallenna zip-tiedosto purkamatta puhelimen tiedostohakemistoon, muistikortille tai esim. iCloud-pilvipalveluin.
3. TAK Tracker-sovellus > ratas > Connect to a TAK Server > Upload a Data Package > etsitään ja näpäytetään zip-tiedostoa > OK > Settings > Dismiss > kun yhteys toimii, ilmestyy heti karttanäytön alakulmaan vihreällä Server: Connected merkkinä yhteydestä palvelimeen.

• Kirjautumisessa ei tarvita käyttäjätunnusta ja salasanaa.

WebTAK

• Käyttäjätunnuksella ja salasanalla: Tarvitaan käyttäjätunnus ja salasana sekä URL-osoite. Nämä saadaan esim. TAK-palvelimen ylläpitäjältä.

1. Siirrytään internet-selaimella annettuun URL-osoitteeseen.
2. Syötetään käyttäjätunnus ja salasana.

• Sertifikaatilla: ???

Vianetsintä

• Lentokonetila päällä?
• Yhteys mobiiliverkkoon tai paikalliseen verkkoon katki, hidas tai heikko?
• Jos yhteys on aiemmin toiminut
  • iTAK: Vedä sovellus näytöltä pois ja avaa sovellus näyttöön heti uudestaan TAI ota asetuksissa palvelinyhteys liukusäätimestä pois päältä ja aseta takaisin päälle.
  • TAK-palvelin on pois käytöstä tai ei ole internet-yhteyttä?

Sertifikaattien jakaminen datapaketilla

• Käyttäjälle (operaattori) toimitetaan pakattu zip-tiedosto, jonka sisältämien tiedostojen avulla käyttäjä yhdistää itsensä TAK-palvelimeen. Pakettiin voi sisältyä samalla myös operaatiokohtaisia tiedostoja, kuten esim. lisäosia, karttoja ja asiakirjoja sekä pääteohjelman (esim. ATAK) asetuksia. Tällaisia asetuksia on etukäteen asetettavissa operaattorille paljon. Paketti on käyttöliittymäkohtainen tai voi sisältää useamman käyttöliittymän edellyttämät tiedostot. Esimerkiksi iTAK- ja ATAK-sovellusten tidostot eroavat toisistaan, mutta ne voidaan sisällyttää samaan datapakettiin. Zip-paketin nimellä ei ole väliä, mutta nimeä ei tule muuttaa! Paketti voidaan pakata esim. macOS- ja WindowsOS-käyttöjärjestelmien Finderissa/Resurssienhallinnassa. Zip-tiedosto toimitetaan sopivaksi katsotulla tavalla käyttäjälle, tiedoston voi lähettää esim. sähköpostin liitteenä turvallisuus huomioiden.
• Esimerkiksi iTAK ja ATAK/WinTAK ero on siinä, että iTAK ei tarvitse MANIFEST-hakemistoa ja taas ATAK/WinTAK ei tarvitse config.pref-tiedostoa. Kaikille em. tarkoitettu datapaketti sisältäisi tällöin esim. hakemistot certs, MANIFEST, plugins, maps.

• iTAK (iOS) zip-tiedosto sisältää seuraavat tiedostot seuraavilla nimillä:
  • certs (hakemisto)
    • config.pref (tiedosto) - perustiedot palvelimeen liittymisestä ja pääteohjelman asetukset. Määrämuotoinen.
    • clientCert.p12 (tiedosto) - käyttäjän (client) henkilökohtainen sertifikaatti.
    • CaCert.p12 (tiedosto) - TAK-palvelimen julkinen CA-sertifikaatti. "Intermediate"-sertifikaatti eli palvelimen asennuksessa ensimmäiseksi luodun root-sertifikaatin jälkeen luotu, jolla käyttäjäsertifikaatit allekrijoitetaan. Tämä on sama kaikille käyttäjille. Jos intermediate-sertifikaattia ei ole luotu, tällöin käytetään root-sertifikaattia.
  • plugins (hakemisto) - valinnainen
  • maps (hakemisto) - valinnainen

• ATAK (Android) ja WinTAK (WindowsOS) zip-tiedosto sisältää seuraavat tiedostot seuraavilla nimillä:
  • MANIFEST (hakemisto) Ks. myös SupportedPreferenceDisable.txt
    • manifest.xml (tiedosto) - perustiedot palvelimeen liittymistä ja pääteohjelman asetukset. Määrämuotoinen.
  • certs (hakemisto)
    • caCert.p12 (tiedosto) - käyttäjän (client) henkilökohtainen sertifikaatti.
    • clientCert.p12 (tiedosto) - TAK-palvelimen julkinen CA-sertifikaatti. Ks. tarkemmin yllä iTAK.
  • plugins (hakemisto) - valinnainen
  • maps (hakemisto) - valinnainen

Käyttäjien lisääminen ja poistaminen

Operaattorit lisää TAK-palvelimen ylläpitäjä. Kaksi vaihtoehtoa 1) pääteohjelmalla (komentorivi) tai 2) Marti-hallintapaneelin kautta. Hallintapaneelin kautta on helpompi vaihtoehto. Jokaiselle käyttäjälle tulee lähtökohtaisesti tehdä henkilökohtainen käyttäjätunnus ja sertifikaatti. Tämä lisää turvallisuutta.

• Marti-hallintapaneeli, "Certificate AutoEnrollment"
  • Lisätään uusi käyttäjänimi (client) ja salasana. Käyttäjän kirjauduttua itse ensimmäisen kerran palvelimelle, muodostetaan käyttäjän oma sertifikaatti ja sertifikaatti näkyy tämän jälkeen Marti-hallintapaneelissa. Tämä sertifikaatti ei ilmesty oletushakemistoon, johon pääteohjelmalla tehdyt sertifikaatit tallentuvat.
• Pääteohjelma (komentorivi)
  • Lisättävän käyttäjän sertifikaatti ei näy Marti-hallintapaneelissa, mutta käyttäjänimi näkyy. Käyttäjä ja sen sertifikaatti poistetaan pääteohjelmassa.

Käyttäjän nopea poistaminen

Esimerkiksi tilanteessa, jossa laite joutuu asiaan kuulumattoman käsiin. Huom! sertifikaatilla kirjautuminen TAK-palvelimelle ei välttämättä edellytä käyttäjätunnusta ja salasanaa. Tämän takia jokaisella käyttäjällä tulisi olla oma käyttäjätunnus ja henkilökohtainen kirjautumissertifikaatti, jotta kyseisen sertifikaatti voidaan poistaa käytöstä TAK-palvelimen ylläpidon toimesta.

• Käyttäjän poistaminen TAK-palvelimelta: Kun käyttäjä on luotu 'tunnistautumalla kirjautuminen' -menetelmää käyttäen: Administrative > Client Certificates > Revoke. Katkaisee yhteyden palvelimeen välittömästi.
• Käyttäjän poistaminen toisen käyttäjän päätelaitteessa: ???
• Käyttäjän/yhteyden poistaminen käyttäjän omassa laitteessa: ???

Ryhmä (group)

• Kaikki samaan ryhmään (group) kuuluvat operaattorit voivat jakaa tietoa keskenään. Kuulumalla ryhmään tai ryhmiin, on jatkuvasti kyseisten ryhmien jäsen. Katso ero kanavaan (channel).
• Ryhmiä hallitaan Marti-hallintapaneelissa.
• Operaattorin tiedon jakamista ja viestejä eri ryhmissä voidaan rajoittaa säännöillä. Ryhmien säännöt ovat In Group, Out Group, Both:
  • In Group - operaattorin lisäämä tieto välittyy kyseisen ryhmän operaattoreille. Kirjoitusoikeus ryhmään.
  • Out Group - operaattori vastaanottaa tietoa kyseisestä ryhmästä. Lukuoikeus ryhmästä.
  • Both - operaattori saa lisätä että vastaanottaa tietoa ryhmästä.
• Esimerkit
  • Matti voi lisätä ja vastaanottaa omassa ryhmässään Alfa ja vain lisätä tietoa ryhmään Bravo: asetetaan Matille Both ryhmässä Alfa ja In Group ryhmässä Bravo.
  • Liisa voi vastaanottaa tietoa vain ryhmästä Bravo, eikä lisätä mitään tietoa: asetetaan Liisalle Out Group ryhmässä Bravo.
• __ANON__ on anonyymi ryhmä
• AD Active Directory. ???
• LDAP Lightweight Directory Access Protocol. ???
• Käyttäjät, jotka käyttävät määrättyä TAK-palvelimen porttia, esim. 8089, ryhmitellään tämän portin mukaan. Myös muita portteja voidaan käyttää samanaikaisesti ja ne muodostavat oman ryhmittelyn. Eri porttien käyttäjät voivat olla myös samassa ryhmässä. Asetus Marti-hallintapaneeli > Configuration > Input and Data Feeds > Add Input (Server Port).

Jakaminen

KESKEN

• SEND – Taktinen merkki, kuva tms. voidaan lähettää muille operaattoreille, tiimeille (team), ryhmille (group), kaikille operaattoreille (broadcast), tehtävälle (feeds, Data Sync). Muissa valinnoissa, muutoksen jälkeen tulee merkki jakaa uudestaan halutuille operaattoreille.
• Uusi taktinen merkki, reitti tms.:

1. Share with Contacts: ...-valinta / Share > Share with Contacts > Share With All TAI Share With Selected.
2. Broadcast: Jaetaan tilapäisesti kaikille operaattoreille (käyttäjät).
3. Data Sync: Tehtävän perustamisen jälkeen olemassa olevaan tehtävään. Data Sync-painike > näpäyttämällä tehtävän nimi > synkronoimalla tehtävä palvelimelle. Tätä kautta se jakautuu muille operaattoreille, jotka kuuluvat kyseiseen tehtävään jäseninä. ???Data Sync edellyttää, että operaattori on kirjautuneena Data Sync Mission TAK-palvelimella.??? Tällöin myös merkkiin tehdyt muutokset päivittyvät automaattisesti muille operaattoreille.
   1. Lisätään elementti tehtävään (mission) > Data Sync > näpäytetään tehtävän nimeä > Add Element > valitaan jaettava elementti > synkronoidaan tehtävä. Näin se saadaan sekä jaettua että sisällytettyä tehtävään ja on myös myöhemmin tehtävään liittyvien operaattoreiden käytettävissä.
4. Package: Lisätään olemassa olevaan tai uuteen datapakettiin. ...-valinta > Add to Packages > jaetaan datapaketti määrätyille operaattoreille.

Lisäosat

Lisäosat tuovat TAK-sovelluksiin monipuolisesti erilaisia lisätoimintoja. Nämä eivät tule sovelluksen mukana ja näitä voidaan ohjelmoida itse tarpeen mukaan. Työkaluriviltä tai näytöllä olevista painikkeista ne ovat käytettävissä kuten muutkin työkalut. Lisäosat voivat olla esimerkiksi tallennettuna valmiiksi päätelaitteen muistiin. Lisäosan käyttämiseksi, lisäosa pitää ladata ATAK-sovellukseen (import) ja ottaa käyttöön.

• Lisäosia on saatavilla Androidin Play Storesta, joista ne suoraan asennetaan ja avattessa ATAK-sovellus, hyväksytään asennus.
• Pääasiassa allekirjoitetut lisäosat ovat ladattavissa ohjeineen tak.gov-sivustolta. Zip-paketti, joka sisältää lisäosat kannattaa esimerkiksi tallentaa puhelimen muistiin ja sieltä ottaa tarvittavat lisäosat käyttöön. Nämä isäosat otetaan käyttöön ATAK-sovelluksessa Import-työkalulla. Lisäosan tiedostopääte on .apk.
• Lisäosia on myös ympäri internettiä. Pääasiassa Githubissa.
  • openTAKpickList. Nämä lisäosat eivät välttämättä ole allekirjoitettuja ja niiden laadussa on eroja.
  • Lisää lisäosia.
  • Greg Albrecht's ampledata.org

• iTAK-sovellukselle ei ole julkisesti saatavilla lisäosia (3/2025).
• Seuraavassa on poimintoja lisäosista, joita ei ole mainittu vielä käyttöohjeissa:

Fire Area Survey, ATAK, lisäosa

• Maastopalojen koordinointiin.

HAMMER (Handheld Acoustic Modem for Mobile Exchanges with Radios), ATAK, lisäosa

• ATAK:n CoT-viestien lähetys radiopuhelimen puhetoiminnon avulla.

ICE Voice, ATAK, lisäosa

• Instant Connect Enterprise

Somewear, ATAK, lisäosa

• Satelliittihotspot
• Somewear

TAK Chat, ATAK, lisäosa

• Chat-toiminto eri järjestelmien välille XMPP-standardia hyödyntäen.

Voice, ATAK, lisäosa

WASP, ATAK, lisäosa

• Etsintä
• ATAK WASP

Lisäosien kehittäminen

Java, Kotlin

https://www.riis.com/blog/atak-plugins-part-1

https://www.ballantyne.online/developing-atak-plugin-101

https://www.ballantyne.online/atak-plugin-sdk-something-functional

Kartta

Kartat ovat internet-yhteyttä edellyttäviä (Online Map Source) tai päätelaitteeseen ladattuja ilman verkkoyhteyttä käytettäviä. Sovellus tallentaa online-karttaa päätelaitteen välimuistiin ja alueita voidaan etukäteen tallentaa offline-käyttöön yhteyden katkeamisen varalta.

• Online-kartat ovat pieniä xml-tiedostoja, joissa on tiedot mistä karttaa ladataan selattaessa päätelaitteen ruudulla. Eri karttojen xml-tiedostoista voi tehdä esimerkiksi datapaketin (zip-tiedoston), joka tuodaan ATAK-sovellukseen Import-työkalulla. Näin yhdellä asennuksella saadaan useita karttoja käytettäväksi.

Online Map Source

• Online-karttoja löytyy esimerkiksi seuraavalta verkkosivulta: ATAK-Maps

ATAK

• Import-työkalun avulla tuodaan yksittäinen xml-tiedosto tai datapaketti. Kartat asentuvat valittaessa automaattisesti kartta-työkaluun.

iTAK

1. Ladataan ATAK-Maps > Code (vihreä painke) > Download Zip
2. Tallennataan zip-tiedosto > esimerkiksi iPhonen tiedostoihin tai iCloudiin > puretaan zip-tiedosto näpäyttämällä tiedostoa.
3. iTAK > ratas > Map Source > + > valitaan karttapohja > karttapohja latautuu luetteloon > valitaan karttapohja
   1. Suomalainen maastokartta: National Land Survey of Finland - MML (hakemisto nationallandsurveyoffinland)
   2. Satelliittikartta: Esri - Clarity (hakemisto esri)
   3. Pyöräilyreitit: CycleOSM - OSM Cycle (hakemisto cycleosm)
   4. Maastopyöräreitit: MTBMap.cz - MTB Map Europe (hakemisto mtbmapcz)

• 3D-mallit, kuten OBJ-mallit. Esim. Pix4D.

Korkeus

Asennettu sovellus ei sisällä korkeustietoja, ne täytyy erikseen ladata. Sovellukset näyttävät muutoin nolla metriä eli merenpinnan kaikkialla. Tracker-sovellukset näyttävät päätelaitteesta haettua sen hetkistä GPS-signaalista muodostuvaa sijainnin mukaista korkeutta. Korkeustiedosta on hyötyä esimerkiksi reittejä suunniteltaessa. Korkeuskäyrät saattavat myös näkyä maastokartalla mutta ne ovat karttaan piirrettyjä eikä näin korkeuden laskutoimituksissa käytettäviä. ATAKissa on mahdollista asettaa sovellut piirtämään korkeuskäyrät tasona kartalle.

TAK-sovellukset voivat käyttää esimerkiksi seuraavia korkeustietoja:

• Digital Terrain Elevation Data (DTED). Tässä mallinnetaan maanpinnan muotoja. Korkeustieto on Yhdysvaltain puolustusministeriöstä (DoD) lähtöisin. ATAK pystyy hyödyntämään DTED, mutta ei iTAK.
  • Ohjeen Downloading SRTM DTED2 elevation models from USGS mukaan saa ladattua DTED-tiedostoja, mutta ilmeisesti tietoja ei ole Suomesta, vaan tiedot rajoittuvat Suomenlahden pohjoisosaan ja siitä etelään. Valitse Data Sets > Digital Elevation > SRTM > SRTM 1 Arc-Second Global.
• Shuttle Radar Terrain Measurements (SRTM) -ohjelmasta peräisin oleva korkeustieto, jota on eri muodoissa. Tässä mitataan pinnan korkeutta eli avoimessa maastossa maanpintaa ja metsässä puunlatvojen pintaa. Kotisivu https://earthexplorer.usgs.gov

Lentoliikenne ja laivaliikenne

tak-feeder-adsb-one

• Lentoliikenteen seuraamiseen. Tiedot ads-b.com

[1]

ADSBXCOT

• Lentoliikenteen seuraamiseen. Maksullinen.

ADS-B Direct

• Lentoliikenteen seuraamiseen. Tarvitaan API-avain.

tak-feeder-traffic-fin-ais

• Laivaliikenteen seuraamiseen. Alustiedot suomalaiselta Fintraffic.

tak-feeder-traffic-fin-ais

Fintraffic ja Fintraffic

• Tarvitaan ./makeCert.sh nimi -komennolla tehdyt sertifikaatit nimi.pem ja nimi.key Ei käytetä nimi-trusted.pem -sertifikaattia.

tak-feeder-aisstream.io

tak-feeder-aisstream.io

• Laivaliikenteen seuraamiseen. Alustiedot AIS stream.
• BBOX (Bounding Box). Seurattavat alukset rajataan kartalle suorakulmiolla. Tarvitaan suorakulmion vasen alakulma ja oikea yläkulma.
  • aisstream.io:ssa [ [[vasen alakulma N,vasen alakulma E],[oikea yläkulma N,oikea yläkulma E]] ]
    • BBOX=[ [[59.3,22.3],[60.8,30.5]] ]
  • ATAK

1. Ota hiusristikko käyttöön: Layers > Other Overlays > Center Designator.
2. Vaihda oikean alakulman laatikkoa näpäyttämällä koordinaatit näkymään muodossa N xx.xxxxx° E xx.xxxxx°
3. Siirrä hiusristikko kartalla kuvitellun suorakulmion vasempaan alakulmaan ja katso koordinaatit näytöllä olevasta pitkästä laatikosta.
   1. [ [[vasen alakulma N,vasen alakulma E] Esim. [ [[59.3,22.3]
4. Siirrä hiusristikko kuvitellun suorakulmion oikeaan yläkulmaan ja katso koordinaatit näytöllä olevasta pitkästä laatikosta.
   1. [oikea yläkulma N,oikea yläkulma E]] ] Esim. [60.8,30.5]] ]

• • bboxfinder.com
  • Muodosta kartalla suorakulmio, ikkunan alareunassa Box näkyy suorakulmion koordinaatit, jotka ovat seuraavassa järjestyksessä:
    • vasen alakulma E, vasen alakulma N, oikea yläkulma E, oikea yläkulma N
    • 22.3, 59.3, 30.5, 60.8 (pyöristettynä yhteen desimaaliin)
    • 22.302246,59.249033,30.509033,60.834204
• Periaate koordinaateista päiväntasaajan pohjoisella puolella, Greenwichin itäpuolella:
  • N kasvaa etelästä pohjoiseen päin siirryttäessä
  • E kasvaa lännestä itään päin siirryttäessä
  • Vasemman alakulman N-koordinaatti on pienempi kuin oikean yläkulman N-koordinaatti.
  • Vasemman alakulman E-koordinaatti on pienmpi kuin oikean yläkulman E-koordinaatti.
• TYPE_FILTER: Alusten tiedot AIS Ship Types
  • Wing in ground (WIG) maaefektialus.
  • High speed craft (HSC) kantosiipialus

AISCOT

• Laivaliikenteen seuraamiseen.

AISCOT - Display Ships in TAK - AIS to TAK Gateway

Videon striimaus

Reaaliaikaisen kuvan striimaaminen internetistä. Tuetut muodot IP-kamerat, Rover5- ja H.264-kooderit. Striimaustyypit UDP, RTSP, RTMP, RTMPS, TCP, RTP, HTTP, HTTPS, RAW, SRT.

1. Nettikameran sisältävällä verkkosivulla avataan internet-selaimen verkkosivun koodin tarkastelueditori.
   1. Safari > Develop > Show Web Inspector (Develop otetaan Safarin asetuksissa käyttöön).
   2. Etsitään videon URL-osoite. Jos sivulla on useita kamerakuvia, avataan Network-välilehti ja selvitetään mistä tulee eniten dataa sisään, tämä on se URL-osoite mikä näkyy isoimpana videona verkkosivulla.
2. Lisätään URL-osoitteen loppuun /playlist.m3u8
   1. .flv/playlist.m3u8
   2. .smil/playlist.m3u8
3. iTak Create New: Video > + > Create New > Alias vapaamuotoinen nimi, URL Lisätään suoraan URL-osoite, alkaa lähtökohtaisesti https:// > Save
4. iTak Download from Server: Haetaan videostriimin tiedot palvelimelta. Poistettaan URL:n edestä raw://
5. Marti-hallintapaneeli: Data > Video Feed Manager > Add
   1. Active valittuna, Alias vapaamuotoinen nimi, Protocol raw, Address URL-osoite alkaen lähtökohtaisesti https:// > Network timeout (ms) 5000 > Add.
6. Atak: Point Drop > lisätään ominaisuudet ja osoite.

MediaMTX

• Palvelimelle voidaan asentaa myös videopalvelin, johon voidaan lähettää TAK ICU-sovelluksesta videokuvaa, ja noutaa videota päätelaitteisiin ja tietokoneelle VLC-sovellukseen. Videopalvelimen kautta voidaan myös tuoda nettikameroiden livekuvaa, kun se ei ole suoraan tuotavissa xTAK-sovelluksiin. Tällainen TAK-kanssa hyvin toimiva videopalvelinsovellus on esimerkiksi MediaMTX.
• TAK ICU-videoiden katseleminen tietokoneella

1. Marti-hallintapaneel: Data > Video Feed Manager > Add
   1. Active valittuna, Alias vapaamuotoinen nimi, Protocol rtsp, Address IP-osoite, Port 8554, Path /videonnimi, Network timeout (ms) 5000 > Add.
2. WebTAK-sivulla paina uudelleenlataus (nuolikehä) ja valitse suppilo > Protocol ALL, jolloin kaikki Marti-hallintapaneelissa asetetut videot tulevat näkyviin.
3. Valitse videostriimin oranssi VLC-player-kuvake, joka lataa xspf-tiedoston tietokoneelle. Tuplkaklikkaa tiedostoa ja VLC-sovellus aukeaa ja video näkyy. Tarvittaessa paina play-painiketta.

Yleisohjeet

• Group (ryhmä) – Chat > + > Create a new group voidaan muodostaa uusia keskusteluryhmiä ja liittää niihin linjoilla olevia operaattoreita (käyttäjä). Keskusteluryhmät ovat tämän jälkeen käytettävissä, vaikka operaattorit poistuvat linjoilta.
  • EPÄSELVÄÄ, MITEN NÄMÄ LIITTYVÄT Marti-hallintapaneelin ryhmiin.
• Mission (tehtävä) - Sovelluksessa lisätään Data Sync -painikkeesta tai Marti-hallintapaneelissa ylläpitäjän toimesta. Tehtävän luo esimerkiksi tiiminjohtaja etukäteen piirtämällä reitit, lisäämällä taktiset merkit, tiedostoliitteet, palvelimeen liittymisen sertifikaatit yms. tehtävälle olennaiset elementit. Tehtävä jaetaan tämän jälkeen tiimin jäsenille ja muille osallisille. Jäseniä lisätään tehtävään heidän ollessaan aktiivisena palvelimella.
• Team (team) – Tiimin värillä yhdistetään operaattorit samaan tiimiin, esimerkiksi joukkueenjohtajat tai ryhmä. Samaan tiimiin kuuluvat näkyvät samalla värillä kartalla. iTAK: painikkeesta Layers > Show Other Teams, voidaan määritellä näkyvätkö muiden tiimien jäsenet kartalla. Esimerkiksi useiden operaattoreiden ollessa aivan vierekkäin, voidaan piilottaa jokin tiimi pois näkyvistä. Näin esimerkiksi kun eri tiimit kulkevat samassa aluksessa tai ovat kokoontuneena samaan paikkaan.
• Element (elementti) – Taktinen merkki (marker), reitti (route), GRG, tms. näkyy asetettaessa vain itselle. Se täytyy tarvittaessa jakaa muille operaattoreille.
• Paketti (package) – Paketti, johon sisällytetään esimerkiksi elementtejä, kuten taktisia merkkejä, reittejä, karttoja jne. sekä liitetiedostoja. Tehtyyn pakettiin voidaan lisätä myöhemmin uusia elementtejä. Paketilla ei ole määrättyjä operaattoreita. Paketti on helppo tapa lähettää paljon tietoa toiselle operaattorille.

• Koordinaattien esitysmuodot. Ks. Wikikon sivu Koordinaatit.
  • MGRS - Ks. Wikikon sivu MGRS-sijainti. 10 numerolla tarkkuus on 1 metriä maastossa. 8 numerolla, viimeinen numero on 0 ja tarkkuus on 10 m maastossa.

    Zone      +   Square    + Easting + Northing
Vyöhyketunnus + Ruututunnus +    E    +    N
     35V      +     LG      +  5811   +   8453

• • • GZD 35V LG
    • Easting 58110
    • Northing 84530
  • dd – latitude, longitude (decimal degrees): 60°
  • dm – latitude/longitude degrees, minutes (degrees - minutes): 68° 20'
  • dms – latitude/longitude degrees, minutes, seconds (degrees - minutes - seconds): 60° 13’ 39" ja 25° 15’ 21"
  • utm – Ks. Wikikon sivu UTM-karttaprojektio. Universal Transverse Mercator.
    • GZD 35V (kaista vyöhyke)
    • Easting 358108 (6 numeroa, alkaa 0 jos 7 numeroa, sijainti metreinä)
    • Northing 6684530 (7 numeroa, sijainti metreinä)

• Bearing 270° T – suunta kohteesta esim. Pointerista. 360° kehällä. 0°/360° pohjoinen, 90° itä, 180° etelä, 270° itä. Asetuksissa asetetaan Magnetic Bearing, jolloin päätelaitteen sijainti pitää olla päällä. Muutoin tosipohjoinen (True North). Ks. Wikikon sivu Suunnistus#Karttakorjaus.

ATAK ja iTAK

• Ohjeen suomenkieliset käännökset ovat vapaamuotoisia.
• ATAK ei jaa muiden tiimin jäsenten kesken operaattorin (käyttäjä) sijaintia sovelluksen ollessa pois päältä. TAK Tracker jakaa.
• ATAKissa puhelimen normaalit painikkeet toimivat normaalisti: takaisin – takaisin sovelluksessa jota käytetään tai näppäimistö alas, koti – päätelaitteen kotinäyttö ja sovelluksen valinta/sulkeminen. ATAKin ikkunoissa kannattaa hyödyntää puhelimen takaisin painiketta siirryttäessä edelliseen valintaan tai ikkunoiden sulkemiseen.
• Perussivu on karttanäkymä (map view). Sivu näyttää saman näkymän, joka oli sovellusta aiemmin suljettaessa.
• Oma sijainti näkyy kartalla iTAK pyöreänä pallona ja ATAKssa nuolena. ATAK: Oman sijainnin ympärillä oleva kehä osoittaa GPS-tarkkuutta ja jos oma sijainti on asetettu kiinteästi johonkin sijaintiin, painamalla ja irrottamalla siirretään uuteen sijaintiin.
  • ATAK: Oman sijaintimerkin painaminen pitempään avaa kehävalikon (radial menu) sijainnin ympärille. Jos GPS-ei ole käytössä, oman sijaintimerkin painaminen pitempään vaihtaa merkin tähtäinristikoksi, jolla oma sijainti voidaan vetää tai näpäyttää uuteen paikkaan kartalla.
• Yhdellä sormella kartan liikuttaminen. Kaksi sormea näyttöön kiinni ja hetken niitä näytössä pitäen; kun sormia siirretään erilleen/lähemmäksi sivusuunnassa kartan suurennus, kun työnnetään ala/yläreunasta ylöspäin/alaspäin saadaan kolmiuloitteinen näkymä rakennuksista ja maastosta (ATAK: 3D kompasinuolesta hetken painamalla ja asettamalla 3D päälle). Esimerkiksi iTAKssa Helsingin keskustasta kolmiuloitteiset rakennukset kun valittuna on puhelimen mukana tuleva Apple-kartta. Kartan näpäytys yhdellä sormella suurentaa lähemmäksi ja iTAKssa kahdella sormella etäämmälle. Kartan pyörittäminen kahdella sormella, ATAK: kompassinuolesta hetken painamalla ja asettamalla pyöritys päälle.
• Nuolet keskipisteeseen-kuvake - Siirtää kartan kyseiseen operaattoriin/merkkiin.
• ATAK: Ympyrä viivoilla - Kun merkki näkyy keltaisena ja keskellä lukko, kartta on lukittu omaan sijaintiin ja kartta seuraa liikuttaessa. Sormella karttaa siirrettäessä ja irrotettaessa, kartta palaa takaisin omaan sijaintiin.
• ATAK: Työkalun sivuikkuna on näytöllä auki työkalun mukaan. Suljetaan työntämällä sivuikkunaa oikealle. Laajennetaan vetämällä sivuikkunaa vasemmalle.
• ATAK: Ilmoitukset ilmestyvät näytön vasempaan alakulmaan.
• iTAK: Operaattoria tai elementtiä näpäytettäessä kartalla aukeaa tietoikkuna. ATAKissa aukeaa kehävalikko merkin ympärille (radial menu) ja näytön yläreunaan avautuu tietoja sisältävä laatikko, joka sisältää operaattorin/merkin nimen, sijainnin samassa koordinaattijärjestelmässä kuin alemmassa laatikossa on valittuna, korkeustiedot, CE ???, LE ???. Osaa kehävalikon erikseen merkityistä kohteista pitempään painamalla avautuu uusi kehävalikko.
  • Kynä (edit) - Elementin muokkaaminen.
  • Roskakori (delete) - Valitun kohteen poistaminen. Merkin poistaminen poistaa merkin vain omasta päätelaitteesta.
  • Sijaintikuvake ja viivat (more info) - Sivuikkunan avaaminen, jossa tarkempaa tietoa elementistä. Operaattorin tietoja tarkasteltaessa ikkuaa keskeltä sivuun pyyhkäistäessä siirrytään kolmen ikkunan välillä:
    • 1) Role (rooli). Version (xTAK-ohjelmisto). Node Type (Unit Type). Default Connector (Chat, yhteystiedot). Last Report (viimeisin aikaleima käyttäjästä). Battery (akun varaus). Remarks (vapaa teksti).
    • 2) Coordinate (sijaintitiedot eri esitysmuodoissa). From You (etäisyys ja suunta omasta sijainnista). Markings (???). Additional Information (nopeus, suunta). Location Error (???). Koordinaattien esitysmuoto/osoite vaihdetaan näpäyttämällä koordinaatteja.
    • 3) Yhteystiedot: Data Package (olemassa olevan datapaketin lähettäminen). Geo Chat (chat). SMS (tekstiviesti). Telephone (puhelinnumero). Tekstiviesti ja puhelinnumero näkyvät vain, jos operaattori on ne asettanut.
  • Ratas - ???
  • Reitti - Operaattorin aiemman reittitiedon hakeminen palvelimelta määrätyltä aikaväliltä. Enintään 30 pv.
  • Osoitekortti - Puhelu, chat, tekstiviesti, datapaketti (olemassa olevan datapaketin lähettäminen). Datapaketti avaa kaikki omassa päätelaitteessa olevat datapaketit valittavaksi ja lähetettäväksi kyseiselle operaattorille.
  • Video - ???
  • Tähtäin lukolla - Kartan kiinnittäminen operaattoriin/merkkiin.
  • Kaksipäinen nuoli - Etäisyyden ja suunnan mittaaminen kohteeseen, joka näpäytetään kartalla. Suuntaviivaa näpäyttämällä aukeaa kehävalikko
    • Kehävalikon vaihtoehdot: ???
  • Nuolet eri suuntiin - Avaa suurennuslasin, jolla operaattori/merkki siirretään tarkasti.
  • NA-kehä - Merkin ympärille pohjoiseen osoittava asteikkokehä suuntanumeroineen.
    • Sisäkkäiset kehät (Bullseye) - Ks. Range Tools.
    • Nuoli-plus - Suuntaviiva omasta sijainnista, suunta ja etäisyys. Viivaa näpäytämällä viivan kehävalikko.
  • 'Kompassimerkki - ???
  • iTAK: Start Track - ???
  • iTAK: Bloodhound -
  • iTAK: Bradcrumbs -
  • Marker - More Info
    • Taktisen merkin nimeä näpäyttämällä nimen muuttaminen.
    • Sijaintitietoa klkikkaamalla sijainnin muuttaminen TAI painamalla merkkiä pitkään ja irroittamalla > vedä/näpäytä merkki uuteen kohtaan. Jaa tieto operaattoreille ellei Data Sync Missionin kautta jako???
    • SEND – Taktinen merkki, kuva tms. voidaan lähettää toiselle operaattorille, tiimille (team), ryhmälle (group), kaikille operaattoreille (broadcast), tehtävälle (feeds, Data Sync). Ks. otsikko Jakaminen

• Kompassiruusu – Karttaa pyöritettäessä näyttää pohjoissuunnan punaisella nuolella. Kääntyy kuljettavan reitin mukaan päätelaitteen kääntyessä ja liikuttaessa.
  • ATAK: Kompassiruusun painaminen pitkään avaa valikon lisävalinnoille kartan pyöritys ja 3D.
    • Nuoliympyrää painettaessa muuttuu keltaiseksi ja karttaa voidaan pyörittää. Uudestaan painaminen lukitsee/vapauttaa sen hetkisen näkymän.
    • 3D-näkymä. Toiminnassa 3D-merkki on keltainen. Painettaessa toiminnassa olevaa 3D-merkkiä, lukitaan/avataan kyseinen 3D-katselukulma, jonka merkkinä 3D-merkin päällä on lukko.
  • iTAK: Näpäyttämällä kompassiruusua, lukitsee kartan pohjois-eteläsuuntaan.
• iTAK: Ratas – asetukset, ilmoitukset. ATAK: ilmoitukset äänenä (audible) ja/tai värinänä (vibration). Asetetaan myös puhelimen asetuksissa.
• iTAK: Nuoli – 3 vaihtoehtoa: vaalea = ?, tumma = ?, tumma ylös = ?. Kartta pohjoiseen tai kulkureitin suuntaan.
• iTAK: Kilpikuvake (alert), ATAK: Alert-työkalu – Ilmoittaa avuntarpeesta, sen laadusta ja sijainnin. Tekee hälytyksen kaikille, joihin päätelaitteesta on yhteys, myös TAK-palvelimen kautta. Näkyy myös ilmoituksena WebTAK:ssa. Vastaanotettassa toisen operaattorin (käyttäjän) hälytys, näkyy kartalla hälytyskuvake ja vasempaan alakulmaan näyttöä ilmestyy laatikko, jossa punaisella tekstillä etäisyys ja pääilmansuunta (N, E, S, W) hälyttäjään. Lisätietoa hälytystä näpäyttämällä. Hälytyksen vastaanottaja voi lopettaa hälytyksen omalta päätelaitteelta hälytyskuvaketta näpäyttämällä ja kehävalikosta valitsemalla roskakorin.
  • iTAK: Troops in Contact, ATAK: In Contact – Joukko kosketuksessa viholliseen.
  • 911 Alert –
  • ATAK: Ring The Bell –
  • ATAK: Geo-fence Breached – Geofence-asetus hälyttää.

Näytön oikean alareunan kehys

• ATAK: Vihreä pallo ilmoittaa palvelinyhteyden olevan aktiivinen.
• iTAK: CONNECTED – Vihreä teksti ilmoittaa aktiivisesta yhteydestä palvelimeen, siihen, joka on valittu asetuksissa. NOT CONNECTED – Punainen teksti ilmoittaa ettei aktiivista yhteyttä ole palvelimeen.
• Callsign – Oma kutsumanimi, voidaan muuttaa vapaasti tai organisaation sisäisen ohjeen mukaan. Esim. OP-A (operaattori A). Muutetaan asetuksissa. Operaattori voi olla myös kulkuväline.
• iTAK: Näpäytettäessä kehystä, kartta siirtyy käyttäjän sen hetkiseen sijaintiin tai vaihtaa sijainnin koordinaattien esitysmuotoa. Tuplaklikatessa kehystä, sijainnin ilmoittaminen muille poistetaan käytöstä tai ei tapahdu mitään. Haluttu toiminta asetetaan asetuksissa kohdassa Tools.
• Sijainnin koordinaatit, jossa ollaan sillä hetkellä. Kehyksen näpäyttäminen muuttaa koordinaattien esitysmuodosta toiseen. iTAK: Toiminta säädetään asetuksissa.
• m MSL (Mean Sea Level), korkeus merenpinnasta. Edellyttää, että asetettu korkeustiedot (DTED) päätelaitteeseen tai sijainti saadaan GPStä.
• Suunta, johon päätelaitteen yläosa osoittaa ???
• ATAK: kulkunopeus
• ATAK: +/- m - GPS-tarkkuus.
• ATAK: Jos käytetään päätelaitteen ulkoista GPS-tietoa, kyseisen lähteen nimi näkyy vihreällä tekstillä rivin yläpuolella.
• ATAK: Kehyksen voi poistaa kokonaan näkyvistä tai muuttaa riviksi ruudun alareunaan. Asetetaan asetuksissa.

Työkalurivi (toolbar)

• iTAK: Näytön näpäyttäminen piilottaa/näyttää työkalurivin. Pyyhkäisemällä sivusuuntaan vieritetään työkaluriviä. Työkalujen järjestys asetettavissa asetuksissa.
• ATAK: Näytetään muutamia työkaluja näytöllä. Näytön painaminen ja pitäminen piilottaa/näyttää työkalurivin tai lisää merkin kartalle, sen mukaan mitä on asetettu asetuksissa.
• ATAK: 3 viivaa avaa muut työkalut sivuikkunaan. Valittavissa näytetäänkö luettelona tai ruutuina. Työkalukokoelman valinta (ratas). Voidaan tehdä mukautettuja työkalukokoelmia tehtävän mukaan tai tuoda työkalukokoelma tiedostosta. Uuden työkalukokoelman lisääminen: ratas > + > työkalujen järjestäminen. Olemassaolevasta työkalukokoelmasta muodostetaan uusi kynästä. Esimerkiksi eri tilanteita varten. Työkalurivien keskinäisen järjestyksen muuttaminen.
• ATAK: Jos työkalu on toisen työkalun alla, suljetaan X-kuvakkeesta päälimmäinen työkalu tai käytä puhelimen < -näppäintä.
• ATAK: Asetuksista työkalurivin sijannin ja värin asettaminen.

Add Pointer / Digital Pointer

• Lisätään merkki karttaan, joka jaetaan heti muille tiimin jäsenille samassa verkossa. Merkki on jaettuna niin kauan kuin se on kartalla. Tällä voi esimerkiksi osoittaa nopeasti kohteen, joihin muiden operaattoreiden tulee siirtyä. Suuntakulman arvo merkin jakaneen päätelaitteessa kohteesta omaan sijaintiin päin eli omasta sijainnista merkkiin tarvitsee lisätä/vähentää 180°. Muut operaattorit näkevät suoraan etäisyyden (range), suunnan (bearing) ja korkeuden (elevation) kohteeseen.
• ATAK: Digital Pointer > avautuu näytölle valikko > näpäytetään valikon tähtäinkuvakeesta kohde 1, 2 tai 3 > muuttuu keltaiseksi > näpäytetään sijainti kartalle > piirtyy muille operaattoreille viiva Pointerin asettajan sijainnista kohteeseen. Uusi näpäyttäminen lukitsee ???. Poiskytkeminen painamalla tähtäinkuvaketta.
• iTAK: Add Pointer > näpäytetään sijainti kartalla > piirtyy sininen viiva kohteeseen, jossa sijainti (location), etäisyys (range), suuntakulma (bearing), korkeus (elevation) > jakaminen Start Sharing, viiva vaihtuu punaiseksi, jakajan kompassiruusun viereen ilmestyy painike, jolla siirrytään suoraan kohteeseen. ATAK-operaattoreiden näytölle ilmestyy kohde ja valkoinen viiva jakajasta kohteeseen. Tarvittaessa zoomaa karttaa. ATAK-operaattorin näpäyttäessä kohdetta, ilmestyy ATAKissa kehävalikko:
  • nuoli ja x - näyttää suuntaviivan omasta sijainnista kohteeseen. Suuntaviivaa näpäyttämällä uusi kehävalikko.
  • kaksipäinen nuoli - näpäytetään kartalla sijaintia ja piirtää suuntaviivan jaetusta kohteesta sijaintiin.
  • KEHÄVALIKON MUUT VALINNAT SELITYKSINEEN TÄHÄN.

Brightness, ATAK

• Näytön kirkkaus.

X (Red X), ATAK

• Lisätään merkki kartalle painettuun kohtaan ja avataan kehys näytölle, jossa sijainti, korkeus sekä omasta sijainnista suunta ja etäisyys. Soveltuu esimerkiksi nopeaan kohteen sijainnin määrittämiseen. Näpäytetään X-kuvaketta (merkki muuttuu keltaiseksi) > näpäytetään kartassa kohta, näpäyttämällä uudestaan toista kohtaa kartalla, siirtää merkin uuteen kohtaan > näpäytetään X-kuvaketta, lukitsee merkin sijaintiin ja lisää lukon kuvakkeen X-kuvakkeeseen. Näpäyttämällä X-kuvaketta avaa lukituksen. Painamalla ja pitämällä X-kuvaketta, ottaa työkalun pois käytöstä. Painamalla kartalla x-merkkiä, avaa kehävalikon.
  • KEHÄVALIKON VALINNAT SELITYKSINEEN TÄHÄN.

Add Ruler, iTAK

• Mittanauha. Bearing ilmoittaa suunnan alkupisteestä päätepisteeseen.

ArcGIS

• Kyseessä on ESRI:n paikkatietopalvelu (geospatial) eli sijaintiin sidotun tiedon käsittely.
• Luettelo ArcGIS-palvelimista Pohjois-Amerikassa.
• Kuinka ArcGIS Data ladataan KMZ-tiedostona. Tämän jälkseen se voidaan tuoda ATAK tai iTAK-sovellukseen. Lähde. Plugin.

Bloodhound (koirakuvake)

• Nopea kohteen jäljitystoiminto, joka näyttää omasta sijainnista suunnan (bearing), etäisyyden (range) ja arvioidun saapumisajan (ETA) valittuun kohteeseen ja muuttaa arvoja kumman tahansa liikkuessa (itse tai kohde). Oletuksena omasta sijainnista kohteeseen.
• ATAK: Kohde voi olla a) kahden sijainnin välinen (oma sijainti, toinen taktinen merkki) b) kahden taktisen merkin välillä tai c) taktisen merkin ja sijainnin välillä. Näpäytetään koirakuvaketta (muuttuu keltaiseksi) > valitaan mistä (from), oletuksena oma sijainti, näpäyttämällä ensin tähtäinristikkoa ja sitten uutta sijaintia tai olemassa olevaa taktista merkkiä kartalla > valitaan mihin (to) > OK. Viiva merkkien välillä näyttää suunnan, etäisyyden ja ETA. Vasempaan kulmaan ilmestyy kehys, jossa on tiedot mihin (to) -kohteesta. 6 minuuttia ennen kohteeseen saapumista kehys alkaa vilkkumaan, 3 min. kehys vilkkuu keltaisena, 1 min. kehys vilkkuu punaisena. Reitillä näkyy käännöskohdissa merkinnät CP (check point) numeroituina. Koirakuvakkeen näpäyttäminen kytkee työkalun pois.
  • Reittiviivaa näpäyttämällä aukeaa kehävalikko.
    • Viivat ja neula - Nuolet keskipisteeseen keskittää viivaan. Lähtöpistettä tai kohdetta näpäyttäessä keskittää niihin. Yksityiskohtaiset tiedot reitistä. Asetettavissa arvioitu matkanopeus (estimated speed). Elevation Profile reitin korkeuserosta, jossa liikutteva sininen pallo. Show Viewshed ???
    • Tähti - Lisättävissä määrätyn levyinen ja värinen alue reittiviivan kummallekin puolelle. Mikä tarkoitus??? Voidaan lisätä suosikkeja, joissa valmis alueen leveys.
    • M/KM FT/MI NM - Matkan mittayksikön valinta.
    • Mils true, Deg true, Mils mag, Deg mag, Mils grid, Deg grid - Suunnan mittayksikkö.
    • Suorakulmainen kolmio - ???
    • Puristin - ???
  • Lähtöpistettä tai kohdetta näpäyttämällä aukeaa kehävalikko.
    • Viivat ja neula - Tarkemmat tiedot reitistä ja kohteesta. Määriteltävissä kohteen tarkka sijainti koordinaateilla tai paikan nimellä. Korkeus (height). Sijaintivirhe (location error) UNK unknown (tuntematon), CAT1-5 jolloin valittavissa tarkkuus (accurancy) High/Medium/Low. Vapaa teksti (remarks). Sensor disabled/enabled ???. SEND jakaminen. Paperiliitin liitteen lisääminen (kamerakuva, kuva, video, päätelaitteen tiedosto, Choose App...). Auto Send ???
• Reittikuvake - Vasemman kulman kehyksen yläpuolella. Reitti-työkalu. Reitti voidaan suunnitella kiertämään esimerkiksi Geofence-alueet ja asettaa navigointipisteitä. Kierrettävän kohteen lisäämisen jälkeen lasketaan uusi reitti teitä pitkin, joka kiertää kohteen. Reittikuvake > Routing Method (Offline Routing / Private Routing Server) > Set Quick Nav Points (lisätään kartalle) > Route around region settings (Route around geofences - kierretään Geofence-alueet, Route around regions in region manager) > Open Route Around Region Manager (lisätään kierrettävät alueet + -merkistä; ympyrä, suorakulmio, monikulmio, alueen valinta kartalta) > Done. Reitti poistetaan näpäyttämällä uudestaan reittikuvaketta.
  • Nuoli - Aloittaa navoigoinnin ??? Ilmoittaa puheäänellä.

CASEVAC, ATAK, lisäosa

• Nimi, 1 Sijainti, 2 Callsign, Frequency
• 3 Patients by Precedence: A - Urgent, B - Urgent Surgical, C - Priority, D - Routine, E Convenience. Lukumäärä kutakin.
• 4 Special Equipment Required: A - None, B - Hoist, C - Exctracton Equipment, D - Ventilator, Other (Specify).
• 5 Patients by Type: L - Litter, A - Ambulatory.
• 6 Security at Pick-up Site: N - No enemy troops in area (ei vihollisia alueella), P - Possible enemy troops in area (mahdollisesti vihollisia alueella), E - Enemy Troops, approach with caution (vihollisjoukkoja, lähesty varauksella), X - Enemy Troops, armed escort required (vihollisjoukkoja, edellytetään sotilassaattuetta)9
• 7 Method of Marking Pick-up Site: A - Panels, B - Pyrotechnic signal, C - Smoke (savu), D - None (ei mitään), E - Other (muu, Specify, määrittele)
• 8 Patient Nationality: A - Coalition Military (koalition armeija), B - Coalition Civilian (koalition siviili), C - Noncoalition forces (ei-koalition asevoima), D - Noncoalition citizen (ei-koalition kansalainen), E - Opposing force or detinee, F - Child (lapsi). Lukumäärä kutakin.
• 9 HLZ Terrain and Obstacles: None, Sloping terrain to the N/E/W/S, Rough terrain, Loose sand/dirt, Other (Specify).
• Remarks (vapaa teksti)
• ZMIST:
  • Z - Zap Number
  • M - Mechanism of Injury (Blast, Blunt, Bullet, Burn, Cold, Heat, Crush, Fall, FragS, FragM, Knife, Rad, Nuc, Chem, Smoke, Sting)
  • I - Injury Sustained (Amputation, Avuls, Bleed, Burn, Deform, Foreign, GSW, Hema, Lacer, Punctr, Stab, Tourn, Fractr)
  • S - Symptoms and Signs (Bleeding: Minimal/Massive; Airway: Has Airway/No Airway; Pulse Radial: Has Radial, No Radial; Pulse Strength: Strong/Steady / Weak/Rapid; Skin: Warm/Moist / Cold/Clammy; Pupils: Constricted, Dilated, Normal; Breathing: Labored, Normal, Absent)
  • T - Treatment Given (vapaa teksti).
• HLZ Brief: LZ Location, Marked by, Obstacles, Winds are from, Friendlies, Enemy, Remarks.
• SEND, Puhemerkki – yhteenveto, Liite (Camera, Image, Video, Local File, Choose App

Channels (kanavat)

• Kanavien avulla operaattori päättää itse, mitä ryhmiä (groups) tai muita tietoa antavia syötteitä vastaanottaa päätelaitteeseensa. Kanavan valinta ei poista kyseisestä ryhmästä, vaan asettaa sen tilapäisesti pois päältä. Tällainen voi olla esimerkiksi keskustelu tai merenkulun alustiedot.
• Operaattoreiden ja tietosyötteiden jaottelu ja suodatus tapahtuu ryhmillä (groups). Kanavat voivat olla yksisuuntaisia tai kumpaankin suuntaan tietoa välittäviä. Ryhmät asetetaan TAK-palvelimen Marti-hallintapaneelissa Client Dashboard-sivulla, jossa on nähtävissä mitkä kanavat operaattorilla on käytössä.
• Kanavat ovat vain niiden operaattoreiden käytettävissä, jotka ovat liittyneet palvelimelle käyttäjätunnuksella, salasanalla ja palvelinsertifikaatilla eli nk. certificate enrollment. Kun TAK-pavelin on asetettu tukemaan kanavia (channels), työkaluissa näkyy kanavatyökalu. Kanavatyökalu näyttää palvelimet, joissa on asennettuna kanavatoiminto. Valittaessa palvelin luettelosta, sille on valittava vähintään yksi kanava. Valinta tehdään silmäkuvakkeilla. Kanavat ovat TAK-palvelimen Marti-hallintapaneelissa asetettavia ryhmiä (Group).
• Jos kanavatoiminto otetaan käyttöön palvelimella myöhemmin, niiden jotka ovat kytkeytyneet palvelimelle aiemmin, tulee poistaa kokonaan palvelinyhteys roskalaatikkoon ja tunnistautua palvelimelle uudestaan.

Chat

• Keskustelu linjoilla olevien operaattoreiden välillä.
• General – Esimerkiksi kaikki ANON-ryhmään kuuluvat.
• + > Create a new group – Lisätään uusi keskusteluryhmä.
• ATAK:
  • Suodatus: Alphabetical (aakkosjärjestys), Status (), Unread (lukemattomat), Distance (etäisyys).
  • Suodatus: Contacts, Email, Phone, SMS, VoIP, XMPP, Chat, Data Package, GeoChat.
  • Contacts - Luettelo palvelimeen kyseisellä hetkellä yhteydessä olevista operaattoreista. Nimen näpäyttäminen keskittää kartan kyseiseen operaattoriin. Operaattorin ympärille avautuvasta kehävalikosta painettaessa kontaktikuvaketta avautuu yhteydenottovalinnat. Soittaminen puhelimella, tekstiviestin lähettäminen, Geo Chat ???.
  • Groups - Operaattoreista ryhmien muodostaminen. Groups > + > nimeäminen > Create. Ryhmään lisätään/poistetaan operaattoreita tai ryhmiä avaamalla ryhmä ja lisätään (+) tai poistetaan (-). ??? Keskustelu mahdollista vain oman tiimin jäsenistä muodostetun ryhmän kanssa ???
  • Teams - Tiimit.
  • Mission - Tehtävät.
  • Tähti (favorites) - Suosikkeihin lisätyt yhteydet.
  • Viestiin liitettävissä liite, kuten taktisia merkkejä yksitellen valiten (map select), tiedosto (file select), tasoja (overlays), taktisia merkkejä lassotyökalulla valiten (lasso).
  • Pikanäppäimet, valitaan kuvakkeesta DFTL1–8: RGR (Roger), @LCC (at LCC), @VDO (at VDO), @Brch (at breach), DZ (dropzone), HLZ (helo landing zone), nPos (in posit), Sec (all secure), ATK (Attack!), FWD (Move Forward), CLR (Area Clear), Amm (Low on Ammo), SEC (Objective secure), BCK (Need backup!), enem (Enemy sighted), Fall (Fall back), Obj (Objective sighted), Enem (Enemy sighted), @IRP (at initial rally point), @EERP (at end route rally point), @ORP (at objective rally point), @RRP (at reentry rally point), @NSRP (at near side rally point), #FSRP (at far side rally point), DIP (Move to DIP), R Stack (Reverse Stack), L Brakes (Lead jumper in brakes), F Flight (full flight), D Wind (Down wind), C Wind (Cross wind), Final (Final).

Clear Content, ATAK

• Tietojen poistaminen. Voidaan valita mitä tietoa poistetaan tai kaikki kerralla.

Contacts, iTAK

• Keskustelu linjoilla olevien operaattoreiden välillä.
• ATAK: Ks. Chat.
• Uuden ryhmän muodostaminen.
• Bloodhound (koirakuvake) – Nopea kohteen jäljitystoiminto, ks. Bloodhound.
• Breadcrumbs (reittikuvake) – ???

Data Packages / Packages

• Datapaketit voivat sisältää operaatiokohtaista tietoa tai esimerkiksi sertifikaatit yhteyden muodostamiseen palvelimelle. Tämä on eräs tapa jakaa tehtäväkohtaista tietoa. Pakettiin kerätään ensin lähetettävät elementit ja liitteet. Tehtävää (mission) suunniteltaessa esimerkiksi joukon johtaja valmistelee reitin, asettaa taktiset merkit, alueet, kartat, kartan päälle tulevat kerrokset, korkeustiedot, palvelimeen liittymisen sertifikaatit jne. Näistä muodostuu datapaketti, joka jaetaan tehtävän operaattoreille. ATAKissa tämä voidaan myös asettaa latautumaan automaattisesti kirjauduttaessa TAK-palvelimelle. Myös operaattorit itse voivat muodostaa datapaketteja tehtävän aikana ja jakaa niitä muille tai liittää jo olemassaoleviin paketteihin uusia elementtejä.
• Olemassa olevien datapakettien tarkastelu ja uusien lisääminen. Tiedostonimen aloittaminen esimerkiksi kirjaimilla "DP-" helpottaa niiden tunnistamista datapaketeiksi. Datapaketti voi sisältää yhden tai useita eri tiedostoja ja tiedostomuotoja ja tiedostot pakataan zip-tiedostoksi (zip).
• ATAK:
  • Silmä - Näyttää/piilottaa datapaketin sisällön kartalla. SEND datapaketin jakaminen. Laatikot datapaketin vieminen (export) tai poistaminen (delete). Suppilo luettelon suodattaminen Auto Send tai Self-Authored ???.
  • + - Uuden datapaketin muodostaminen. Valitaan sisältyykö liitteet datapakettiin ???. Map Select pakettiin sisältyvät elementit valitaan näpäyttämältä kartalta, Clear tyhjentää luettelon. File Select valitaan tiedosto(t) päätelaitteen tiedostojärjestelmästä, tiedostojen järjestytä voidaan muuttaa. Overlays valitaan elementit Layers-luettelosta. Lasso valitaan kartalta piirtämällä vapaamuotoinen alue elementtien ympärille.
  • Nuoli laatikkoon - Datapakettien noutaminen palvelimelta. Valitaan palvelin luettelosta > tiedosto > lataa (download). Luettelon järjestys muutettavissa (AZ). Siniset nuolet päivittää luettelon palvelimelta ???. Suurennuslasi etsi-toiminto luettelosta.
  • Paperi - datapakettien siirtoloki (file transfer log). Tarkemmat tiedot luettelon tietoa näpäytettäessä. Roskakori luettelon tyhjentäminen.
  • Ruudut (export) - Monivalinta useamman datapaketin viemiseksi (export) ja poistamiseksi (delete). Vienti-muodot: Attachments, Data Package, GPX, KML, KMZ, Shapefile. Suositellaan KMZ-tiedostotyyppiä. Voidaan viedä operaattoreille, TAK-palvelimelle, pilveen/FTP, Data Sync tai valita sovellus kuten sähköpostisovellus.
  • Kynä - Nimen ja lisätietojen muokkaaminen.
  • SEND - Jakaminen. Yhteystiedot (contact), palvelin (select server), synkronointi (data sync), sovelluksen valinta (choose app...), vienti (export).
  • Levyke – ???
  • Datapaketin valinta avaa kyseisen paketin, josta voidaan silmäkuvakkeella näyttää/piilottaa yksittäisiä elementtejä tai poistaa datapaketista. + elementtien lisääminen kyseiseen datapakettiin, ks. edellä +. Kynä datapaketin nimen muuttaminen ja lisätietojen lisääminen. AZ (alphabetical) - Elementtien järjestyksen muuttaminen näytöllä. Distance - Järjestäminen etäisyyden mukaan omasta sijainnista.Ruudut monivalinta elementtien viemiseen (export) tai poistamiseen (delete). Suurennuslasi etsintä luettelosta. Suppilo suodatus Auto Send ja Self-Authored ???.
• iTAK. Datapaketin nimen näpäyttäminen näyttää siihen sisältyvät tiedostot. Tiedoston näpäyttäminen avaa tiedoston, esim. tiedoston kartan karttaruudulla tasona ja sen päällä valikon. Valikosta voidaan valita esim. läpinäkyvyys (transparency), kirkkaus (brightness), väri.

Data Sync, iTAK, lisäosa ATAK

• ATAK: Synkronoi samaan tehtävään kuuluvat päätelaitteet. Tehtävän muutokset synkronoituvat reaaliaikaisesti ja automaattisesti tai kun katkennut yhteys taas toimii. Synkronoi kartalla näkyvät taktiset merkit, reitit, tiedostot, kuvat, lokit, chat.
  • + - Kohteiden lisääminen synkronoitaviin. Kartalta valinta (map select), taso (overlays), tiedosto (file select), käyttäjäloki (user log), galleria (gallery), video (video alias), Geofence, kutsu (invite), vapaan alueen piirtäminen kartan merkkien ympärille (lasso), raportti (reports).
  • Aikajana - Aikajana (TAK timeline) näyttää syötteet (feed). Päätelaite pystysuunnassa helpottaa lukemista.
    • Nuoli laatikossa - Tiedon lataaminen uudestaan palvelimelta päätelaitteeseen.
    • Users - Aktiiviset jäsenet, joille synkronoidaan ja uusien lisääminen.
    • Leave - Poistuminen synkronoinnista.
    • 3 pistettä' - Lisää syötteeseen (add to feed), kirjautuminen ulos (unsubscribe), aikajanan kuvien päivittäminen (refresh screenshots), näytön asento pysty/vaaka (switch orientation), syötteen tiedot (settings), galleria/luettelonäkymä (gallery view/list view, karttanäkymä (map view).
    • Nuolet hammasratas - Syötteen tiedot (feed overview).
      • Subscribed - koskee operaattoria itseään. Notifications - ilmoitukset. Nuolet hammasratas - Synkronointiasetukset. Channel - Kanava. Osallistujat-kuvake (syötteeseen kuuluvat ja uusien lisääminen). Description - Kuvaus, muuntaa aö-kirjaimet uo ja ua. XMPP - ???. Hashtags - Avainsanat syötteen tunnistamiseen. Auto-publish new content to this feed - Uuden sisällön lisääminen automaattisesti syötteeseen.
      • QR-koodi - QR-koodin avaaminen näytölle. ???
      • Nuoli paperista - Syötteen jakovalinnat (feed share options): Export Data Package - Vie datapaketti. Export Feed Log - Vie syötehistoria- Export Feed Config JSON - ???. Jaettavissa esim. yhteystiedot (contact), palvelimen valinta (select server), synkronointi (data sync), sovelluksen valinta (choose app...), vienti (export).
    • Aikajanan yksittäisissä syötteissä 3 pistettä-kuvake: Go to latest - Siirtyminen viimeisimpään tapahtumaan. Export - Vienti. Set Hashtags - avainsanojen asettaminen. Refresh screenshot - Aikajanan kuvien päivittäminen. Save screenshot - Tallentaminen kansioon, /storage/emulated/0/atak/export ???. View Details - Tietojen ja historian näyttäminen. More like this - ???. Contact author - Yhteydenotto tiedon lisääjään. Undo - Kyseisen tiedon poistaminen.
• iTAK: Uusien tehtävien (mission) lisääminen ja päivittäminen. Uuden lisääminen (create mission). Kirjautuminen (subscribe) palvelimilla oleviin tehtäviin. Pakettien hallinta. Voidaan synkronoida vain kyseinen tehtävä tai kaikki tehtävät kerralla. Synkronointi vasta jakaa tehtävään tehdyt muutokset palvelimelle ja muille käyttäjille omasta päätelaitteesta.

Digital Pointer

• Ks. Add Pointer

Drawing Tools / Draw

• ATAK
  • Ympyrä (circle) - Ensimmäinen näpäytys asettaa keskipisteen, toinen säteen.
    • Ympyrän keskiosaa painamalla, ympyrä voidaan siirtää uuteen paikkaan näpäyttämällä kartalla. Reunaa painamalla asetetaan uusi säteen pituus. Ympyrä voidaan lisätä myös omaan tai muiden operaattoreiden sijaintikuvakkeeseen, jolloin ympyrä liikkuu kohteen mukana ja on yhdistettävissä näin Geofence-toimintoon. Ympyrää näpäytettäessä aukeaa kehävalikko.
    • Neula ja viivat - Tiedot. Ks. Kynä. Samasta kuvakkeesta SEND-jakaminen.
    • Kynä - Tiedot. Elementin nimi (name). Elementin keskipisteen sijainti (center location) koordinaatteina tai osoitteena. Asetettavissa säteen (radius) pituus ja mittayksikkö. Alueen (area) koko ja valittavissa mittayksikkö. Ympärysmitta (circumference) ja valittavissa mittayksikkö. Kehien (rings) lukumäärää 1–10. Kehän korkeus (height) maanpinnasta ja asetettavissa mittayksikkö. Merkki (label) säteen pituuden näyttäminen/piilottaminen. Keskusmerkki (center) elementin nimen näyttäminen/piilottaminen. Väri (color) ja läpinäkyvyys. Reunaviivan paksuus (line thickness). Reunaviivan muoto (line style) yhtenäinen (solid), katkoviiva (dashed), piste (dotted), ??? (outlined). ??? (extrude mode) sylinteri (cylinder). Kynäkuvake (remarks) lisätiedot. Taktiset merkit (MilSym Details) METOC, (tactical graphics) mahdollistavat elementin muuntamisen taktisiksi merkeiksi Milsymbol MIL-STD-2525C Implementation. SEND-jakaminen ja Broadcast (jakaminen heti tilapäisesti). Piirretty muoto voidaan lähettää SEND-painikkeella operaattoreille, ryhmille tai synkronoida tehtävään (mission data sync). Ks. otsikko jakaminen. Paperiliitin - Elementin liitetiedostot. Edit - Elementin muokkaaminen, painamalla keskipistettä pitkään elementin siirtäminen uuteen kohtaan kartalla ja painamalla pitkään elementin reunaa elementin sääteen muuttaminen.
    • Ratas - Asettaa ympyrän ympärille uuden kehän irrallaan ympyrästä, jolle määritellään etäisyys ja väri. Tällä voidaan esimerkiksi osoittaa turvallinen etäisyys alueeseen. Suosikkien lisääminen.
    • Kaksipäinen nuoli - Etäisyyden mittaaminen ympyrän keskipisteestä. Näytetään suunta ja etäisyys.
    • Nuolet neljään suuntaan - Ympyrän siirtäminen suurennuksen avulla kartalla. Samasta kuvakkeesta aukeavan valikon kautta siirrettävissä MGRS-koordinaateilla, muilla koordinaateilla tai osoitteella.
    • Lappu - ???
    • Aita - Geofencen asettaminen elementille.
    • Silmä - ???
  • Ellipsi (ellipse). Ks. ympyrä. Kynä - Tiedot ellipsistä. Leveys (width) ja mittayksikkö. Pituus (length) ja mittayksikkö. Suunta (heading) 0–360° tosipohjoinen.
  • Suorakulmio (square/rectangle) – Näpäytetään kolme kohtaa. Kynä tiedot suorakulmiosta. Leveys (width) ja mittayksikkö. Pituus (length) ja mittayksikkö. Ympärysmitta (perimeter). Taktinen taso (tactical overlay) lisää mustan oikean sivun, punaisen alasivun, valkoisen vasemman sivun ja vihreän yläsivun. Esimerkiksi piirrettäessä rajaus rakennuksen ympärille, voidaan selittää, "mennään sisälle valkoiselta sivulta". Editing lisää pisteet kulmiin ja sivuihin, josta suorakulmiota voidaan muotoilla.
  • Monikulmio (polygon/polyline) – Kartalla näpäytetään pisteitä tarvittava määrä. Monikulmio jätetään avoimeksi painamalla näytöllä näkyvää End Shape. Monikulmio suljetaan näpäyttämällä alkupistettä. Näpäyttämällä monikulmiota avautuu kehävalikko. Kynä - Tiedot monikulmiosta. Sulkematon monikulmio näyttää alkupisteen (start point), päätepisteen (end point), pituuden (length) ja mittayksikön. Suljettu monikulmio näyttää alueen koon (area) ja mittayksikön, ympärysmitan (perimeter) ja korkeuden/syvyyden (height) maanpinnasta. Alku- ja päätepisteet ovat muutettavissa eri koordinaattimuodoissa ja osoitteella. Closed sulkee/avaa monikulmion.
  • Vapaa muoto (freehand, telestration) – Piirretään vapaasti näyttöä pitkin jatkuvaa viivaa tai viivoja, lopuksi näpäytetään näytöllä näkyvää End. Asetukset kehävalikon kautta näpäyttämällä kuviota. Kynä tiedot muodosta. Keskipisteen sijainti (center location). Korkeus (height) ja mittayksikkö. Merkinnät (show labels). Viivan värin vaihtaminen (change line color). Viivojen poistaminen (delete lines) näpäyttämällä poistettavaa viivaa. Viivojen lisääminen (add lines) piirtämällä.
• iTAK
  • Näpäyttämällä kuviota > ...
    • Add to Packages – Lisätään pakettiin, uuteen tai olemassaolevaan.
    • Broadcast – Näytetään kohde kaikille operaattoreille (käyttäjille), sen aikaa kun jakava on aktiivinen???
    • Visibility – Piilotetaan/näytetään elementti.

Elevation, ATAK

• Heatmap / Terrain Slope - ???. Intensity, Saturation, Value.
• Viewshed - ???
• Contour - Korkeuskäyrien muodostaminen. Näkyvät kartalla viivoina ja merkintöinä esim. 20 m. Interval (korkeusero), yksikkö (m/ft), Major Line Width (viivan leveys), Line Color (viivan väri), Lines (näytä/ei), Minor Lines (näytä/ei). Generate-painikkeesta linjat muodostetaan kartalle.

Files Tool, iTAK

• Tiedostojärjestelmä. Tuodaan samasta päätelaitteesta tai ladataan URL-osoitteesta. Esim. päätelaitteen muisti, muistikortti ja iCloud Drive.
• DTED (korkeus), Documents (asiakirjat), Iconsets (kuvakkeet), Overlays (tasot), Photos (valokuvat), Servers (palvelimet), Videos (videot).

First Person, ATAK

• Näyttää maaston ja kolmiulotteiset kohteet kolmiulotteisena lintuperspektiivistä eteenpäin katsottuna. Sisältää karttaan lisätyt elementit. Kuin ajaisi ajoneuvolla tiellä tai lentäisi helikopterilla halutussa korkeudessa. Edellyttää korkeustietoa (digital terrain elevation data, DTED) ja kolmiulotteisten kohteiden tietojen lataamista päätelaitteeseen. First Person > näpäytetään sijaintia kartalla.
• Drive - Valitaan näpäyttämällä sen jälkeen sisintä kehää siirtämällä. Liikkuminen eteenpäin/taaksepäin ja kääntyminen sivuille.
• Tilt - Näkymän kääntäminen ylös/alas. Kuin pään liikuttaminen.
• Vasemman puoleinen kehä siirtää pystysuunnassa ylös/alas liikuttamatta. Sivusuunnassa siirtää sijaintia sivusuuntaan kääntämättä näkymää.

Gallery, ATAK

• ATAK-sovelluksen sisäisellä kameraohjelmalla otettujen valokuvien tarkastelu.
• Kuvan valinta:
  • Kynä - Nimen asettaminen.
  • SEND - Jakaminen yhteystiedot (contact), palvelin (select server), synkronointi (data sync), sovelluksen valinta (choose app...), vienti (export).
  • Kynä - Lisäosan Image Markup avaaminen. Avaa valokuvan muokkaustilaan, jossa kuvaan voidaan kirjoittaa tekstiä, lisätä kuvioita ja tasoja. Valittavissa galleriasta kuvia päätelaitteen muistista ja muistikortilta. Lisää myös kyseisen lisäosan sovelluskuvakkeen Androidin sovelluksiin näytölle. Android 14-versiossa asennettaessa ilmoittaa, että sovellus on vanha, eikä täytä Androidin nykyisiä tietoturvaedellytyksiä.
  • Asteikko - Liitetään kuvaan pysyvästi metatiedot.
  • Nuolet keskipisteeseen - Siirrytään kartalla kuvaussijaintiin.
• Sovelluskuvakkeesta käytettäessä, tallentaa kuvan Androidin kansioon /Markup. JPG- ja PDF-muodossa kuvat voi tuoda Import-työkalulla ja asettaa kuvauspaikan kartalle.

Geofence

• Kartalle piirretty suljettu alue asetetaan valvontaan. Asetusten mukaan, esim. kun alueelle lisätään Point Dropper, annetaan ilmoitus "Geofence Breached". Liikkuu mukana kun siihen liitettyä elementtiä siirretään kartalla uuteen paikkaan.
• Trigger – Alueelle merkitseminen/liikkuminen (entry), alueelta merkinnän poistaminen/poistuminen (exit) tai kummatkin (both) aiheuttavat hälytyksen.
• Monitor - Mitä elementtejä valvotaan. TAK-käyttäjät (TAK users), ystävä (friendly), vihollinen (hostile), muokattu (custom), kaikki (all).
• ATAK: Oman tai toisen operaattorin (ml. kulkuvälineet) ympärille piirtämällä ympyrä ja asettamalla Geofence ympyrälle, saadaan hälytys kun liikuttaessa osutaan kartalla olevaan taktiseen merkkiin, alueeseen tms. Operaattorin ympärillä Geofence on tällöin liikkuva. Drawing Tools > Circle > näpäytetään itseä/operaattoria/kohdetta > piirretään halutun kokoinen kehä > näpäytetään kehää > valitaan kehävalikosta aitakuvake > valitaan hälytyksen käynnistävä triggeri (entry, exit, both) > valitaan mitkä kohteet hälyttävät > kytketään päälle Enabled: Tracking > Elevation: Min to Max ft MSL (missä korkeudessa merenpinnasta hälyttää) > OK. Kyseisen valvonnan asetukset voidaan säilyttää, mutta hälytys voidaan kytkeä pois päältä (enabled > tracking) tai poistaa (delete) kokonaan kyseinen valvonta. Send-toiminnolla jaetaan muille.
• iTAK: Hälytys näkyy punaisena tekstinä tai kehyksenä näytöllä ja ruudulle avattavasta valikosta nähdään tarkemmin hälytyksen tiedot. Hälytystä näpäytettäessä nähdään kohde, joka sai aikaan hälytyksen ja kohdetta näpäytettäessä keskitetään kartta hälytyksen tehneeseen kohteeseen ja piirretään viiva kohdasta, jossa hälytys tapahtui kohteeseen.

GoTenna

• goTenna-kotisivu. Esite. Paikallinen yhteydenpitoverkko TAK-sovellusta käyttävien laitteiden välillä, kun mobiiliverkko, Wi-Fi tai satelliittiyhteys ei ole käytettävissä eikä ole yhteyttä TAK-palvelimeen. Tarvitaan GoTenna Pro X2-laite, johon yhdistetään TAK-sovellusta käyttävä päätelaite Bluetoothilla tai USB-kaapelilla. Kyse on pienestä VHF/UHF-radiosta, joka kiinnitetään reppuun tai vaatteisiin. Kytkeytyy iOS ja Android-älypuhelimiin. Asetetaan taajuus, jota käytetään muiden GoTenna-laitteiden kanssa paikallisesti. Laite on nk. mesh relay, joka välittää tietopaketteja laitteiden välille muodostetussa paikallisverkossa. Jokainen GoTenna-laite on samalla vastaanotin ja lähetin. Tieto siirtyy laitteesta (solmusta) toiseen, kunnes löytää määränpäänsä. Koska kaikki laitteet ovat kytketty yhteen, yhden laitteen puuttuminen korvautuu toisella jos kantavuus on riittävä. Ei edellytä näin keskitettyä tukiasemaa. Testattu yli 160 km verkossa.

Go To

• Taktisen merkin tms. merkitseminen karttaan. Tämän jälkeen voidaan esimerkiksi navigoida. Taktisen merkin sijaan voidaan lisätä pelkästään osoite nimenä.
• Haetaan kohde nimellä tai koordinaateilla ja lisätään automaattisesti merkki (marker), jos näin on asetettu asetuksissa.
• ADDR - Kohteen antaminen osoitteena. Annetaan esimerkiksi kadun nimi ja numero > Find. Osoite haetaan Androidista tai Offline Geocoder.
• Koordinaateilla: valitaan koordinaattien esitysmuoto > valitaan taktinen merkki > syötetään koordinaatit (kaksi kertaa . -painikkeen näpäyttäminen lisää minus-merkin) > Pull from DTED lisää korkeuden > OK.
• Jos käytössä on korkeustieto, se voidaan hakea sijainnille.
• Suorakulmiot päällekkäin - Kopiointi leikepöydälle.

GRG Builder / GRG (Gridded Reference Graphics)

• Ruudukon lisääminen kartalla olevan alueen päälle. Lisäämällä kirjaimet ja numerot, voidaan antaa nopeasti tarkempi sijainti ruudukon alla olevasta alueesta.
• iTAK: Capture - Kirjaimet ja numerot sekä näkyykö ruudukko ilman karttapohjaa (map imagery).
• ATAK
  • Valitaan ensin ruudukon keskipiste.
  • Ruudukko - Lisätään ruudukko. Ruutujen koko: itse asetettava koko, custom scale (spacing metreinä) / 1:50k / 1:100k / 1:250k. Väri ja läpinäkyvyys kartalla. Koordinaattijärjestelmä Datum WGS84 tai NAD83 (2011).
  • Lippu - Taktisen merkin lisääminen kartalle. Ks. Point Dropper.
  • Nuoli laatikosta - Ruudukon vienti (GRG capture). Muodostaa ruudukosta kuvan ja sisällyttää siihen kartan tasoineen ja kartalla näkyvät merkinnät, sijaintitiedot (info box), sijaintilaatikon sijainti, yhteenvedon merkeistä (point list), hiusristikon (crosshair), kompassiruusun (compass), etäisyysjanan (scale bar), versiotiedon (version info). Avaa valikon, jossa edellä mainittuja voidaan muokata ja valita niiden näkyvyys vietävässä ruudukossa. Font Size (fonttikoko), Icon Size (merkkien koko), Label Size (merkkien tekstin koko).
    • Save - Tallennus päätelaitteen tiedostojärjestelmään. Tallennusmuodot: KMZ, karttakohteet voidaan yhdistää kuvaan. PDF, ruudukko voidaan yhdistää olemassa olevaan PDF-asiakirjaan, sisällyttää geospatial-tiedot ja luoda useita sivuja. JPEG, luodaan useita kuvia. Settings (JSON). Tiedosto löytyy hakemistosta /atak/tools/grgbuilder.
  • Ratas - Asetukset. Automaattisesti ruudukon vienti (auto-import GRG capture). Resoluutio matala/korkea (resolution low/high. ??? (scaled printable map).
  • Ruudukkoa näpäyttämällä, kehävalikosta voidaan siirtää ruudukkoa pikana MGRS-koordinaattijärjestelmällä tai muilla koordinaattijärjestelmillä tai osoitteella.

Import, ATAK

• Tiedostojen tuonti päätelaitteen muistista tai muistikortilta. Esimerkiksi kun tiedostot eivät ole ladattavissa TAK-palvelimelta datapakettina. Tiedostot sijoitetaan automaattisesti oikeisiin sijainteihin sovelluksessa ja otetaan mahdollisesti heti käyttöön.
• Local SD - Päätelaitteen muisti ja muistikortti. Tiedostot ovat lajiteltavissa päiväyksen, nimen ja koon mukaan. Väkänen laatikossa/tyhjä laatikko, valitsee/poistaa valinnan kaikista näkyvillä olevista.
• Gallery - Päätelaitteen kuvagalleriasta kuvien tuominen.
• KML Link - KML-verkkolinkin lähde. Nimi, URL-osoite (haettavissa myös historiatiedoista), kuinka usein päivitetään (auto refresh), poistetaanko paikallinen sisältö suljettaessa (remove local content upon shutdown). Nuoli laatikkoon -kuvakkeesta tiedot voidaan tuoda tiedostosta.
• HTTP URL - Lisätään ulkopuolinen tietolähde. Samat asetukset kuin KML Link.
• Choose App... - ???
• FTP – Tiedosto voidaan ladata esimerkiksi ensin internetistä FTP-kansiosta verkkosivulta, johon osoite voi olla esim. https://ftp.xxx, päätelaitteeseen ja sieltä tuoda Import-toiminnolla ATAKiin (Local SD). Kartta voidaan tuoda esim. Image Overlay-menetelmänä.

Indoor Mapping, iTAK

• 'Room capture requires a device with a LiDAR Scanner.' Kyseessä on lidar-sensori eli valotutka, joka löytyy esim. joistain matkapuhelimista (esim. iPhone 12 Pro). Valotutka mittaa etäisyyksiä lasersäteillä. Valmis tiedosto on myös tuotavissa päätelaitteeseen.

Lasso Select, ATAK

• Kartalla näkyvien kohteiden valitseminen vapaasti näytöllä piirtämällä lähetystä tai poistamista varten. Valinnan jälkeen voidaan valita mitkä elementit sisällytetään valintaan. Valinta on mahdollista myös Overlay Manager > 'neljä ruutua'-kuvake > valitaan kohteet.
• Export – Vienti. Suositellaan KMZ-tiedostotyyppiä. Vientimuodot: Attachments (pakatun zip-tiedoston muodostaminen ???), Data Package (uusi tai olemassa oleva datapaketti), GPX (.gpx -tiedosto), KML, KMZ, Shapefile (|https://fi.wikipedia.org/wiki/Shapefile Shapefile Wikipediassa]), Video.
  • Previous Exports - Avaa tiedostojärjestelmän aikaisempien vientien tarkasteluun.
• SEND - Jakaminen.
• Delete - Poistaa valitut kohteet.
  • Data Package – Valitaan kohteet > valitaan Data Package > nimetään > Build. Näkyy Data Packages-luettelossa.
• iTAK: GIS-sovellukset (Geographical Information System), ESRI tai Google Earth. Voidaan viedä muille operaattoreille, TAK-palvelimelle, pilveen/FTP, Data Sync tai valita sovellus kuten sähköpostisovellus.

Layers / Overlay Manager

• Kartan päällä olevat elementeistä koostuvat tasot. Kuin läpinäkyviä muoveja, joita asetetaan kartan päälle. Esimerkiksi taktiset merkit, rakennuksen pohjapiirros, tiimit, reitit, lentokoneet ja laivat.
• ATAK
  • Aave - Kaikkien ei-arkistoitujen merkkien poistaminen.
  • Ruudut - Monivalintavienti (export) ja poistaminen (delete).
  • Silmän iris valkoinen – Kaikki tasot näkyvät. Silmän iris musta – Yksi tai useampi alitaso on piilotettu. Silmän yli viiva – Taso alitasoineen ei näy.
  • Markers – taktiset merkit.
    • Taulukko - Tarkasteltaessa yksittäisiä merkkejä. ???
  • Attachments – Valokuvat. Valokuvan näpäyttäminen keskittää kartan kuvanottopaikkaan ja näyttää kuvanottosuunnan ja valokuvan. SEND Kuvien lähettäminen. Valinta näkyy vain, jos valokuvia on oman päätelaitteen kartalla. Ks. Gallery.
  • Data Packages - Datapaketit. Ks. Data Packages.
  • Feeds - Syötteen tuominen palvelimelta.
    • Roskakori - Syötteen poistaminen. AZ - Luettelon järjestäminen. Suurennuslasi - Luettelosta haku. Suppilo - Suodatus Auto Send ja Self-Authored. Show non-feed content ???.
    • Nuolet kehässä - Syötteiden päivitys.
    • + - Uusi syöte (create new feed). Syötteen nimi (name). Palvelin (server). Kanava (channel). Rooli (Read-Only, vain luku; Subscriber, tilaaja; Owner, omistaja). Salasana (password). Kuvaus (description). Keskusteluhuone (chat room) XMPP Conference Room JID tai suurennuslasilla haku, edellyttää TAK Chat-lisäosan asentamista. Avainsanat (hashtags).
    • Aikajana - Syötteiden aikajana. Syötteen tai kaikkien syötteiden tapahtumien aikajana.
      • Valittaessa yksittäinen syöte: + Add - Syötteen tapahtumien lisääminen. Sync - Synkronointia odottavat tapahtumat. Nuolet ja ratas Edit - Syötteen tietojen muokkaaminen. Henkilöt Users - Syötteeseen kuuluvat henkilöt ja uusien kutsuminen. Roskakori Leave - Syötteestä uloskirjautuminen ja päätelaitteesta syötteen tietojen poistaminen.
      • 3 pistettä syötenäytössä - Liityminen syötteeseen (join feed). Syötteen lisääminen (create feed). Kuvaruutukuvien päivittäminen (refresh screenshots). Päätelaitteen näytön suunnan vaihtaminen (switch orientation). Asetukset (settings). Gallerianäkymä/luettelonäkymä (gallery/list view). Karttanäkymä (map views).
      • 3 pistettä yksittäisessä syötteen tapahtumassa - Vienti (export). Avainsanojen lisääminen (set hashtags). Kuvaruutukuvan tallennus??? (save screenshot) päätelaitteen tiedostojärjestelmään. Tiedot (view details) ja syötteen lataaminen. Syötteen tiedot (view this feed). Lisää vastaavia (more like this). Yhteydenotto omistajaan (contact author). Kumoa (undo).
    • Valittaessa syöte - Nuoli laatikkoon syötteen uudelleensynkronointi palvelimelta. Roskakori uloskirjautuminen (unsubscribe) ja sisällön poistaminen päätelaitteesta (delete local content).
      • Valittaessa syöte - Näyttää syötteen uuden sisällön. Avautuvasta ruudussa voidaan myös lisätä tietoa syötteeseen, joka synkronoidaan muille käyttäjille. Map Items näyttää karttakohteet, liitteet ja 3 pisteen valikosta vienti (export) päätelaitteen tiedostojärjestelmään, avainsanan lisääminen (set hashtag), lisätiedot (view details) sisältäen historiatiedot, poistaminen (delete), kohteiden lisääminen (+). Photos valokuvat, kuvien lisääminen (+). Files tiedostot. Log loki, lokitiedon lisääminen (+). Luettelon kohteita näpäytettässä nähdään lisätietoja tai voidaan ladata palvelimelta. Show non-feed content ???. Aikajana ks. Aikajana. Nuolet ja ratas syötteen tiedot, kirjauduttu syötteeseen (subscribed), ilmoitukset (notifications), nuolet ja ratas asetukset, QR-koodi ???, nuoli laatikosta syötteen jakaminen datapakattina (data package) syötteen lokiin (feed log) JSON-tiedostona (feed config JSON), henkilöt syötteen jäsenet ja syötteeseen operaattorien kutsuminen, syötteen kuvaus (description), keskusteluhuone (chat room), avainsanat (hashtags), automaattinen uuden sisällön julkaisu syötteeseen (auto-publish new content to this feed). Puhekupla keskustelu, paperiliitin elementin, tiedoston, tason lisääminen, lyhytsanat ja niiden valitsin. Silmä ajankohdan valinta syötteellä näkyvistä tapahtumista,
  • Image Overlay - Kuvataso eli kalvo kartan päällä ???. Visible on/off - Näytetään/piilotetaan kaikki luettelon tasot, 'partial' näytetään osa. Outlines: Reunustaa tasot väriviivalla. Esimerkiksi tason voi piilottaa, mutta reunaviivat jäävät kartalle näkyviin kertomaan mitä tasoja on käytettävissä.
    • Kolme viivaa - viivat keskipisteeseen keskittää kyseiseen tasoon. SEND - Jakaminen. Roskakori - Tason poistaminen. AZ - Luettelon järjestämimen. Ruudut - Monivalinta vienti (export) ja poistaminen (delete).
  • Navigation - Reitit (routes) ja reittipisteet (waypoints).
  • Video - Videot.
  • Hashtags - Avainsanoilla merkitään esimerkiksi eri elementtejä, jotka näin ovat avainsanalistasta nähtävillä saman avainsanan alla.
    • + - Avainsanan lisääminen. + > nimeäminen #nimi > elementtien/tasojen valinta, joihin avainsana lisätään, kartalta valitseminen (map select), tasotyökalun avulla valinta (overlays), lassovalinta piirtämällä elementit kartalta (lasso select).
    • Avainsana neulalla - Sticky Tags ???. Nimeäminen ja + -merkistä uuden lisääminen. Lisättyjä voidaan asettaa päälle/pois tai poistaa (roskakori).
    • Ruudut - Monivalinta, vienti (export), avainsanan poistaminen (remove hashtag) ???, poistaminen (delete) ???. Suppilo suodatin Auto Send ja Self-Authored.
  • Elevation Manager
    • DTED - ???. TAK Terrain ???. TAK Bathy ???. Outline - Tason ääriviivat. SEND - Tason jakaminen.
    • Nuolet - Tasojen keskinäisen järjestyksen muuttaminen.
    • Map Source - Tason lähde, Online (verkosta) tai Local (päätelaitteesta).
    • Kolmio - Tason osan lataaminen päätelaitteeseen. Select Area > Download.
  • Map Controls - Karttaan liittyvät asetukset
    • Display shape labels for File Overlays shapes - ???
    • Enhanced Depth Perception - ???
    • Map Imagery Scaling - Kartan skaalaus.
    • Map Imagery Transparency - Kartan läpinäkyvyys.
    • Star Visibility - Näyttää tähdet taivaalla ???
    • Sun/Moon Illumination - Pimentää kartan auringon/kuun liikkeen mukaan. Ratas - Asetettavissa auringon/kuun asento määrättynä ajankohtana.
  • Other Overlays - Muut tasot.
    • Center Designator - Lisää kartalle punaisen hiusristikon ja näytön vasempaan reunaan ristikon keskipisteen MGRS-koordinaatit, korkeuden merenpinnasta (MSL) ja korkeuden (DTED).
    • Eye Altitude - Lisää näytön vasempaan reunaan etäisyyden maanpintaan, josta korkeudesta karttaa katsotaan.
    • GARS Grid Lines - Lisää kartalle ruudukon. Merkintä esimerkiksi 410NN43 kartan zoomauksen mukaan. Global Area Reference System
    • Grid Lines - Lisää kartalle käytettävän koordinaattijärjestelmän mukaiset koordinaattiviivat. USNG/MGRS-koordinaattiruudusto.
    • Heatmap Overlay - Näyttää kartalla väreinä korkeuserot. Asetukset säädetään Elevation-työkalulla ja erityisesti intensity-säätimellä.
    • Off-Screen Indicators - Muodostaa kartalle tiimin värin mukaisen kaaren siihen suuntaan missä on lähin kyseisen tiimin operaattori tai oma sijainti.
  • Channels - Palvelimen ryhmiin liittyvien kanavien valinta. Valitaan minkä kanavan tiedot näkyvät näytöllä.
  • Reports - Raportit-lisäosan raportit. Ruudukko monivalintana vienti (export) ja poistaminen (delete).
  • Reitit (routes)
  • Reittipisteet (waypoints)
  • Shapes – piirretyt kuviot.
  • File Overlays – KML ja KMZ-tiedot.
• Network Resources – Striimaa KMZ/KML-tietolähteitä. Vihreä pallo ilmoittaa, että KML striimaa. Punainen rasti ettei striimaa, painettaessa tällöin 'nuoli alas laatikossa'-kuvaketta ja valitaan Stream. Striimaus tapahtuu vain verkkoyhteydessä.
  • Overlay Manager-ruudun alareunassa Show All: poistettaessa valinta, näytetään vain ne tasot, jotka ovat sillä hetkellä karttakuvassa. Valinnan ollessa päällä, näytetään kaikki päätelaitteen tasot. Toiminnolla voi esimerkiksi etsiä piilotettuja elementtejä.
• iTAK
  • Rulers
  • Packages – Kartalle lisättyä tietoa, tiedostoja ym. voidaan pakata samaan datapakettiin ja lähettää muille käyttäjille. Esimerkiksi tiedusteluhavainnot tai tehtävä. Paketti sisältöineen voidaan piilottaa/näyttää kartalla. Pakettiin kerätään ensin lähetettävät elementit ja liitteet. ATAK: paketin luominen, vienti, tuominen palvelimelta, lähettäminen, poistaminen.
  • Tactical 12s –
  • Show Other Teams – Muiden tiimien jäsenten näkyvyys päällä/pois.
  • Always Show Map Scale – Kartan mittakaavakuvake.
  • Hide Contact Labels - Operaattoreiden kutsunimien näkyvyys kartalla.
  • Traffic – Liikenneruuhkat maanteillä eri värein.
  • Clustering –
  • Points Of Interest – Rakennusten, kauppojen yms. tärkeiden kohteiden nimet kartalla.
• Overlays – Pohjakartan tai osan alueesta päälle voi asettaa erityyppisiä kerroksia, kuten muita karttoja.

Link EUD

• Laitteen yhdistäminen TAK.GOV-tilille. Mahdollistaa configuration-päivitykset. ???
• Syötä annettu koodi annettuun tak.gov-osoitteeseen.

Map

• ATAK: Kartat. Kartat tuodaan Import-työkalulla. Outline - Näyttää kartan ääriviivat, ei kartan sisältöä. SEND - Kartan jakaminen (Contact, Select Server, Data Sync, Choose App...).
  • Imagery - Kartan käyttäminen ei edellytä verkkoyhteyttä. Laitteeseen ladatut kartat. Auto select: on/off - Automaattinen kartan valinta ???. outlines: on/off - Kartan ääriviivat, ei sisältöä.
  • Mobile - Kartan käyttäminen edellyttää verkkoyhteyttä. Map Source kartan lähde Online kartta verkkoyhteydellä tai Local päätelaitteesta.
    • Offline kartan muodostaminen kartasta: Nuoli alaspäin > Select Area (suorakulmio, vapaa muoto, lasso, karttavlinta) > säädetään tarkkuus, kerrokset (tiles) > Download > uusi tileset (new tileset) tai olemassa olevaan lisääminen (existing tileset) > uudelle annetaan nimi ja valitaan tarvittaessa että alueesta tehdään taso, jota voidaan käyttää muiden karttalähteiden päällä, tällöin tiedostonimeen lisätään .ovr > Ok. Mitä tarkempi kartta sen kauemmin sen muodostaminen kestää ja vie enemmän päätelaitteen tallennustilaa. Kun muodostetaan .ovr, taso löytyy taso-työkalusta kohdasta Image Overlay. Muutoin Imagery-luettelossa kyseisen peruskartan alakarttana ???
    • + - Online-karttalähteen lisääminen. Edellyttää WMS, WMTS tai WFS-osoitetta.
  • Favs - Pikanäkymä valitusta kartan kohdasta. Lisätään (add current view) ja annetaan nimi. Kynä - Nimen muuttaminen. Nuoli - Pikanäkymän jakaminen.

Meshtastic Plugin, ATAK, lisäosa

• Ks. Meshtastic
• Päätelaitteen yhdistäminen LoRa-radioon, esim. Lilygo. Lisäosa yhdistää Meshtastic Anroid-sovelluksen ATAK-sovellukseen.

1. Yhdistetään LoRa-radio Meshtastic Android-sovellukseen. Sovelluksen kautta yhteys pitää olla päällä, jotta radio toimii ATAKin kanssa.
2. Kaikkiin LoRa-radioihin valitaan rooli TAK asetuksissa.
3. Yhdistetään LoRa-radiot Meshtastic Android -sovelluksen avulla samalle salatulle kanavalle käyttäen QR-koodia.
4. Asennetaan kaikkiin ATAK-päätelaitteisiin Meshtastic-lisäosa.
5. Asetetaan ATAK Meshtastic-lisäosan asetuksista esimerkiksi seuraavat:
   1. Enable relay to server: ON - Yhdistäminen useimpiin TAK-palvelimiin.
   2. Show all Meshtastic devices: ON
   3. Reporting rate: 1 minuuttia tai harvemmin.
   4. Only send PLI and Chat messages over Meshtastic: OFF - Tällöin myös datapaketit siirtyvät päätelaitteesta toiseen.
   5. Meshtastic Channel Index: VAATII TARKASTUKSEN: Oletuksena LoRa-radiossa on julkinen LongFast kanava numerolla 0 eli kaikki saavutettavissa olevat radiot ovat yhteydessä keskenään. Tällöin valitaan siis nolla. Kun halutaan salattu kanava, lisätään Meshtastic-sovelluksessa uusi kanava ja syötetään sen numero tähän arvoksi. Jos Meshtastic-sovelluksessa on siirretty julkinen LongFast-kanava toiselle numerolle, silloin 0 voi olla esimerkiksi salattu kanava.
   6. Vaihdetaan ATAK GPS-asetuksista: External or Network GPS / Fallback Internal GPS - Ensisijaisesti käytetään LoRa-radion GPS-tietoa.
6. Yhteys LoRa:n kautta on mahdollista ATAKissa ja sen merkkinä näkyy näytöllä vihreä Meshtastic-logo. Keskustelu tapahtuu esimerkiksi All Chat Rooms.
   1. Punainen Meshtastic-logo: Tarkista Meshtastic-sovelluksen toiminta. ATAK seuraa koko ajan Meshtastic Android -sovellusta ja reagoi heti toimivaan yhteyteen ilman ATAK-sovelluksen uudelleen käynnistämistä.

Multi Video, ATAK, lisäosa

• Useiden videosyötteiden, esimerkiksi nettikameroiden, näyttäminen samanaikaisesti näytöllä.
• Lukko - ???
• Näyttö - ???
• Ratas - No of videos - Videoiden lukumäärä. Select Video - Videosyötteen valinta olemassa olevista videoista. Send DP - Datapaketin lähettäminen ???
• Asetukset: Settings-työkalu > Tool Preferences > Specific Tool Preferences > Multi Video Preferences.
  • Idle Timeout - Lisäosan sulkemisen jälkeen aika sekunteina, jolloin videosyötettä edelleen käsitellään.
  • Service Inactivity Timeout - Aika sekunteina kun palvelu kytketään pois, jos sitä ei käytetä.
  • Always Show Video Timestamp - Näytetäänkö videon aikaleima aina.
  • NVG Mode - Night Vision Goggles -ystävälliset värit.
  • Enable five and six videos - 5–6 videon näyttäminen samanaikaisesti.
  • Lisäosan käyttöohje löytyy asetuksista.

Mumble PTT, ATAK, lisäosa

• Puheyhteys puheviestipalvelimen (ei sama kuin TAK-palvelin) kautta muihin operaattoreihin Push-to-Talk. Lisää näytölle PTT-painikkeen, jota painettaessa avautuu puheyhteys kuin radiopuhelimella. Tässä radiopuhelimen kantavuus on internetin kautta koko maapallo.
• GreeTAKMumla Plugin
• Asennetaan Import-toiminnolla lisäosa. Lisäosan asetuksissa voidaan määritellä, mikä puhelimen painikkeista toimii Push-to-Talk -painikkeena.
• Asennetaan Play Storesta Mumla-sovellus. Kytketään Mumble-puheviestipalvelimeen. Kun yhteys Mumlassa on päällä, painike ATAKissa yhdistää puheviestipalvelimen kautta kyseiseen puheryhmään. Ks. Mumble-puheviestipalvelimen asennus ja käyttö iPhone- ja Android-puhelimissa.

Navigation, iTAK

• Navigointiohjeet ajaen, julkisilla kulkuvälineillä tai jalkaisin kohteeseen paikannimen tai koordinaattien mukaan.

Orientation

• Näytön kääntäminen pysty- tai vaakasuuntaan.

Packages

• Ks. Data Packages.

PDF, ATAK, lisäosa

• PDF-tiedostojen näyttämiseen kartan vieressä näytöllä.
• File - Haku päätelaitteen tiedostojärjestelmästä.
• Marker Attachment - Taktisen merkin valitseminen kartalta, joka sisältää PDF-asiakirjan.
• Data Package - Datapaketit, joihin sisältyy PDF-asiakirja.

Plugins

• Luettelo asennetuista lisäosista.
• Status - Loaded - Lisäosa on käytössä. Not Loaded - Poistettu käytöstä. Valinta tehdään ruutua näpäyttämällä.
• Vihreä/punainen kilpi - Ilmoittaa, onko lisäosa virallisesti allekirjoitettu vai ei.
• Paperi - Lyhyt kuvaus lisäosasta. Lisäosan synkroinointi TAK-palvelimen kanssa.
• Roskakori - Lisäosan asennuksen poistaminen.

Point Dropper

• Neulakuvake, jossa + -merkki.
• Tunnetun tai muun kohteen merkitseminen.
• Lippu - Taktisen merkin lisääminen kartalle.
  • Valitse kokoelma nimestä: Spot Map, Markers, Mission, Vehicle Models, Google, OSM, Generic Icons, FEMA Icons, Default, FalconView, Incident Management Icons, Public Safety Air, Responder Icons, GeoOps.

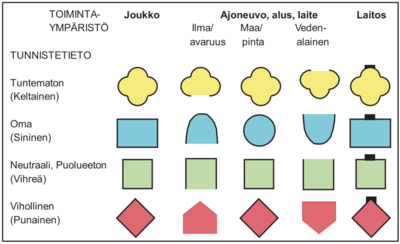

    • Markers: Keltainen tuntematon (Unknown), vihreä neutraali/puolueeton (Neutral), punainen vihollinen (Red), sininen oma (Friendly).

Lähde Puolustusvoimat.fi; Sotilasmerkistö ja -lyhenteet (SML) 2005

• • Taktisen merkin tarkempi määritelmä alatyyppi, esimerkiksi Sniper. Valinnat Search (etsintä) ja Add Type Favorite (???).
  • Kello - Äskettäin listyt pisteet. Valinnat SEND - Jakaminen. Rename - Uudelleen nimeäminen. Del - Poistaminen.
  • Ratas - Kuvakekokoelmien lisääminen päätelaitteelta, jakaminen, poistaminen ja olestuskokoelman määrittäminen.
  • Cust Prefix - Merkin nimen etuliite ja järjestysnumero tai muu merkintä. Valitaan painikkeesta 12, AB tai tyhjä. Roskakori - Edellä mainittujen nollaus.
• Valitaan taktinen merkki. Markers-sanaa näpäyttämällä merkkiluetteloon TAI pyyhkäisemällä ruutua vasemmalle vaihto kuvakekokoelmien välillä > painetaan lyhyesti merkki kartalla haluttuun kohtaan TAI painetaan pitkään, jolloin avautuu ikkuna koordinaattien tai osoitteen syöttämiseen (ks. Go To).
• iTAK: Spotted Map – ???
• CP=Contact Point, IP=Initial Point, OP=Observation Point.

Quick Nav, ATAK

• Aloittaa Bloodhound-toiminnon mihin tahansa kohteeseen kartalla. Ks. Bloodhound.

Quick Pic, ATAK

• Kamera. Valokuvan ottaminen päätelaitteen kameralla. Kuva sisältää sijaintiin ja suuntaan liittyvät tiedot. Merkitsee kartalle kameramerkin sisältäen näkymän (FOV Field of View). Huom! Jos ATAKin GPS-tieto on asetettu kiinteästi määrättyyn sijaintiin, valokuvan kuvauspaikan sijaintitieto perustuu päätelaitteen sijaintitietoon ja näin paljastaa todellisen kuvauspaikan ATAKin kartalla.
  • SEND - Kuvan jakaminen.
  • Kynä - Lisäosa Image Markup. Ks. Gallery.

Radio Controls, ATAK

• ???
• Harris SA - ???
• Rover - ???

Range Tools, ATAK

• Pisteiden välissä katkoviiva – Kahden liikkuvan pisteen välinen suunta ja etäisyys. Päätepiste on liikuteltava eli toinen näpäytys kartalla.
• Pisteiden välissä yhtenäinen viiva – Kahden kiinteän pisteen välinen suunta ja etäisyys. Suunta jälkimmäiseen näpäytykseen. Näpäytyksillä kahden vapaavalintaisen pisteen välillä. Pitkään painamalla taktista merkkiä antaa tiedot kyseisen merkin ja oman sijainnin välillä omasta sijainnista katsottuna.
  • Viivan näpäyttäminen avaa kehävalikon, josta valittaessa Bloodhound, näyttää ETA:n kohteeseen.
• Kaksi kehää – Määrätyn kokoinen kehä näytöllä näpäytetyn kohdan ympärille. Kehävalikosta valittavissa useampia kehiä ja kehän tarkempia tietoja. Näpäytetään kehäkuvaketta > näpäytetään kohta kartalla > näpäytetään uusi kohta kartalla säteeksi TAI näpäytetään samaa kohtaa, joka avaa ruudun, johon syötetään etäisyys.
• Tähti – Muodostaa häränsilmän (bullseye). Merkin ympärille suuntaviivat suuntanumeroineen, josta keskikohdasta lähtee 30° välein viivoja ympäri. Näpäytetään tähti-kuvaketta > näpäytetään kohta kartalla > näpäytetään ulkokehä. Avautuu ikkuna, jossa asetetaan tarkemmat tiedot: Name (nimi), Center (sijainti), Direction (suunta From Center/To Center), Mils/Degrees, TN/MZ/GN, Bullseye Radius (säteen pituus m/km/nautical miles/feet/miles), Show Range Rings (kehäviivat ja viivojen etäisyys ja lkm), Remarks (tekstiä), Last Report (viimeisin päivitys), SEND (jakaminen). Lisätään tarvittaessa lisää kehiä halutun etäisyyden mukaan. Kulma-asteet voivat olla keskipisteestä poispäin tai keskipisteeseen päin.

Reports, ATAK, lisäosa

• Raporttien kirjoittaminen. Raportit näkyvä kartalla sijainnin mukaan. Valmiita mallipohjia.
• Create Report - Mallipohjaan perustuvan raportin täyttäminen.
• Editor - Mallipohjan lisääminen. ???
  • + - Valinnat.
  • 3 pistettä - Change Template Title, Save Template, Save and Create, Export as PDF, Preview Template, Import Template, Export Template, Edit Existing Template, Clear Template.
• Ruudukko - Ensin valitaan monivalinnan toiminto: Upload (vie), PDF Export (PDF-dokumentin muodostaminen), Delete (poistaminen). Upload - Valitaan vietävä raportti ja jaetaanko datapakettina (Data Package) tai TAK-palvelimelle (TAK-Server). Datapakettina vaihtoehdot Contact, Select Server, Choose App..., Export.
• AZ - Raporttien jörjestäminen: Alphabetical (aakkkosjärjestys), Alphabetical (Desc) (käänteinen aakkosjärjestys), Report Date (päivämäärä), Report Date (Desc, päivämäärä käänteinen), Report Title (nimi), Report Title (Desc, nimi käänteinen).
• Silmä - ???
• Aave - Kaikkien raporttien poistaminen kerralla.

Resection, ATAK

• Oman sijainnin määrittäminen suuntimalla. Tarvitaan vähintään kaksi maastossa havaittavaa tunnistettavaa kohdetta. Useampi tuo tarkemman tuloksen.

1. Neula ja + - Lisätään tunnistettava kohde näpäyttämällä kartalle.
2. Avautuu kompassi, pidetään laitetta vartalon edessä ja käännytään kohti pohjoista. N-merkki osoittaa tällöin kohti pohjoista. Pohjoisen voi etsiä niin, että painaa pientä kompassiruusukuvaketta ja vihreä viiva osoittaa pohjoiseen. Käännytään vartaloa kääntämällä vihreää viivaa kohden ja painetaan uudestaan kuvaketta. Kun vihreä nuoli on N-kirjaimen päällä osoittaa päätelaite pohjoiseen. TRUE/MAG on tosipohjoinen tai magneettinen pohjoinen. Valintaa helpottaa, jos kohteet ovat länsi-pohjoinen-itä -puolella.
3. Liikuttamatta päätelaitetta käännetään vihreä viiva osoittamaan tunnistettua kohdetta. Kompassi-ikkunassa + ja - -merkeillä liikutetaan vihreää viivaa tai näytöllä kompassikuvaa näpäyttämällä. Muodostaa ensimmäisen pisteen 1 (LM0)
4. Toistetaan tämä toiseen kohteeseen tai useampaan valitsemalla uusi tunnistettava kohde.
5. Kartalla vihreiden viivojen risteys osoittaa oman sijainnin.

• Näpäytettäessä asetettua sijaintipistettä luettelossa, avautuu ikkuna, jossa voidaan antaa piste koordinaatteina tai osoitteena.
• Neulat keskipisteeseen - Näyttää LM-tietojen perusteella kartalla oman sijainnin.
• Intersection - Määritellyt oman sijainnin sijaintitiedot.
• Point - Landmark (LM).
• Location - Sijainti.
• Bearing - Suunta.
• Nuolet keskipisteeseen - Siirtyminen sijaintiin kartalla.
• Pensseli - Kaikkien pisteiden poistaminen kerralla.

Routes

• Reitti sisältää matka- ja korkeustiedon.
• ATAK: + > valitaan reittityyppi (driving-ajoneuvo, walking-kävely, flying-lentäminen, swimming-uiminen, watercraf-vesialus) >
  • Manual Entry - Kartalla näpäyttäen lisääminen. Ensimmäinen näpäytys on SP Start Point, pitempi näytön painaminen lisää tarkastuspisteen (check point, VD). Valitsemalla näytön valikosta Draw vapaasti näytön pintaa piirtäen ja lopetetaan näpäyttämällä uudestaan Draw-kuvaketta. Reitin jatkaminen tämän jälkeen näpäyttämällä avaa kehävalikon, josta valitaan piste-kuvake. Reittipisteen näpäyttäminen avaa kehävalikon: maapallo (reittipisteen antaminen koordinaatteina tai osoitteena), tähtäin (seuraavan reittipisteen antaminen suunnalla ja etäisyydellä), nuolet erisuuntiin (reittipisteen siirtäminen tarkasti suurennuksella), puhekupla suuntanuolikuvan tms. tai vapaan tekstin lisääminen pisteelle). Undo viimeisimmän asetetun reitin osan poistaminen > End. TGT=End Point (Target).
  • Use Automatic Planner - Reittityypin ollessa 'driving'. Lisätään lähtöpiste ja päätepiste 3 viivan kuvakkeista koordinaatteina tai osoitteena (maapallokuvake), kartalta näpäyttämällä (tähtäinkuvake). Pensselikuvake tyhjentää osoitekentän. Kellokuva viimeisimmät sijainnit. + lisätään välipiste reitille. Reittimenetelmä (routing method), päätelaite (offline routing), private routing server (oma reittipalvelin). Set Quick Nav Points ???. Route around region settings, ks. Bloodhound. > Create.
  • Go - Aloittaa puhenavigoinnin. Näyttöön ilmestyy yläpalkki ja sen alle ohje seuraavaan käännökseen (CP). Ohjepalkkia näpäyttämällä palkki pienenee/laajenee. Palkin keskellä on kulkunopeus, jota näpäyttämällä vaihdetaan eri mittayksikön välillä. Palkin oikeasta reunasta vaihdetaan CP (seuraava käännös) ja VDO (määränpää), jonka mukaan palkissa näytetään matka ja aika seuraavaan käännökseen/määränpäähän. Palkin alapuolella on navigoinnin lopettaminen (rasti), äänen hiljentäminen (kaiutin) ja ??? (???-kuvake). Näytön oikeaan reunaan ilmestyy punainen/vihreä ruutu, josta uudelleenreititys sekä keltainen merkki ???.
  • Reitin näpäyttäminen avaa kehävalikon.
    • - Reitin tiedot. Väri. Viivan paksuus. Viivan muoto ('solid' yhtenäinen, 'dashed' katkoviiva, 'dotted' pisteet, 'outlined' ???). Reitin yksityiskohdat (route details), Driving/Walking/Flying/Swimming/Watercraft), Infil/Exfil, Primary/Secondary, Ascending/Descending Check Points. Viivakuvake Offline Routing/Private Routing Server. Undo tietoruudulla tehdyn valinnan peruuttaminen. Remarks lisätiedot, muokataan kynästä. Jokaista reittipisteen käännöstä voidaan muokata. SEND - Reitin jakaminen. Nuoli laatikosta - Vienti (GPX, KML, KMZ, Shapefile). Kynä - Reitin siirtäminen kartalla vetämällä reittipisteistä ja painamalla uuden pisteen lisääminen. Vuoristo reitin korkeuserodiagrammi. Ratas reittityökalun asetukset. GO puhenavigointi. Ruudulla näkyy punainen neliö oikealla, josta valitsemalla lisätään nopeita navigointipisteitä (Quick Nav Points). Tällöin ilmestyy keltainen neliö ja punainen neliö vaihtuu vihreäksi. Keltaisesta neliöstä on valittavissa alkuperäinen lähtöpiste (original start point), määränpää (original destination) tai nopeita navigointipisteitä nimellä. Vihreän neliön näpäyttäminen palauttaa sen punaiseksi. Navigoinnin lopettaminen ???
    • Reitin muokkaaminen kynä-kuvakkeesta: Reittipisteiden vetäminen, pitkään painaminen uuden reittipisteen lisääminen, pitkään TGT:n painaminen reitin jatkaminen. Lisätietoa reitistä korkeus-kuvakkeesta, sinistä ympyrää diagrammissa siirrettäessä näytetään kohta reitillä kartalla. Reitin nimeäminen nimeä näpäyttämällä.
  • Reittiluettelo - Silmä - Reitin näyttäminen/piilottaminen kartalla. Nuoli laatikkoon - Reitin tuominen päätelaitteen tiedostojärjestelmästä (file select) tai kartalla olevan viivaelementin näpäyttäminen ja muuntaminen reitiksi (map select). AZ/viivat . Reittiluettelon järjestys. Laatikot - Reittien vieminen (export) tai poistaminen (delete) valitsemalla.
    • Reitin nuolesta avautuu kuvakkeita. Paperikuvake - Reitin tiedot. SEND - Jakaminen ja Broadcast-toiminnolla kaikille operaattoreille sillä hetkellä. Vihreä lippu - Navigoinnin aloittaminen. Kynä - Reitin muokkaaminen kartalla. Nuolet erisuuntiin - Reitin suunnan vaihtaminen vastakkaiseksi, jossa voidaan valita käytetäänkö myös olemassaolevia tarkastuspisteitä. Valinta 'Mirror Image' ja 'OK' ???. Roskakori reitin poistaminen. Suppilo suodattaminen valinnoilla Auto Send ja Self-Authored ???.
• iTAK: Create New – Reitti lisätään näyttöä näpäyttäen. Pitempi painallus lisää tarkastuspisteen (check point). Tehdyn pisteen painaminen pitempään, pistettä voidaan siirtää. SP=Start Point, CP=Check Point, VDO=?.
  • Local Device
  • Reitti voidaan viedä KML, GPX, KMZ ja Shapefile-tiedostomuodossa.
  • Reitin tuonti reittityökaluun: ATAK: valitaan 'nuoli alas kehyksessä'-kuvake > valitaan tuodaanko päätelaitteen tiedostoista TAI valitsemalla kartalta.
  • Go tai reittiä näpäyttämällä valikosta lippu-kuvake – navigointi reitillä SP:stä.

Rubber Sheet, ATAK

• Imagery- ja 3D-tasojen lisääminen, joiden kokoa voidaan muuttaa.
• + - Pohja haetaan päätelaitteen muistista tai muistikortilta.
• Ruudukko - Export (vienti) ja Delete (poistaminen).
  • Export – Vienti. Suositellaan KMZ-tiedostotyyppiä. Vientimuodot: Attachments (pakatun zip-tiedoston muodostaminen ???), Data Package (uusi tai olemassa oleva datapaketti), GPX (.gpx -tiedosto), KML, KMZ, Shapefile (|https://fi.wikipedia.org/wiki/Shapefile Shapefile Wikipediassa]), Video.
  • Suppilo - Suodattimet Auto Send ja Self-Authored ???.

Tactical 12, iTAK

• Taktinen kellotaulu. Asetettavissa suunta, koko, väri ja sijainti.

TAK GeoCam, ATAK, lisäosa

• ATAK-ohjelman sisäinen kamera. Ruudun jakaa kaksi vihreää viivaa. Kameran näytöllä näkyy kompassisuunta, johon kamera osoittaa sekä Pitch (kameran kallistus pystysuunnassa, Infinity = ???) ja GSR (suhdeluku ???). Yläkulmassa sijaintitiedot. Alakulmassa hFOV ja vFOV asteina eli Field of View eli kameran näyttämä alue vaaka- ja pystysuunnassa. + ja - -painikkeilla säädetään suurennusta.
• Kuvan ottamisen jälkeen:
  • Kynä ylhäällä - Nimen asettaminen.
  • SEND - Lähettäminen, Contact, Select Server, Data Sync, Choose App..., Export.
  • Kynä alhaalla - Lisäosa Image Markup. Lisää myös normaalien sovellusten joukkoon sovelluskuvakkeen Androidin näytölle. Android 14-versiossa asennettaessa ilmoittaa, että sovellus on vanha, eikä täytä Androidin nykyisiä tietoturvaedellytyksiä. Avaa kuvan muokkaustilaan. Tekstin, kuvioiden ja muiden tasojen lisääminen kuviin. Valittavissa galleriasta kuvia päätelaitteen muistista ja muistikortilta.
  • Asteikko - Liittää kuvaan pysyvästi metatiedot kuvaan.
  • Nuolet keskipisteeseen - Siirtää kartan kuvaussijaintiin. Jos ATAKin sijainti on asettu kiinteäksi, kuvuspaikka on kyseinen sijainti.
• Silmä - Päätelaitteen takakamera/etukamera.
• Kiintoavain - Kameran asetukset.
  • Snapshot Size - Kuvan koko, esim. 352x288.
  • Flash Mode - Salamavalo Off/On/Auto/Torch (taskulamppu).
  • Scene Mode - Auto / Face.
  • Show GSR Percentage - GSR-prosentin näyttäminen.
  • Show Glide Slope Ratio - ???
  • Calibrate Device - Päätelaite asetetaan osoittamaan suoraan kohti magneettista pohjoista > Calibrate.

TAK ICU, ATAK, lisäosa

• ATAK-päätelaitteesta voidaan lähettää reaaliaikaista videokuvaa, jota voidaan katsoa muissa päätelaitteissa jaetun IP-osoitteen kautta. Lisäosa lisää Androidin normaalien sovellusten joukkoon sovelluskuvakkeen, jonka kautta lisäosaa käytetään. Sovelluksessa tulee hyväksyä kaikki: kamera, mikrofoni, puhelin ja tarkka sijainti, jotta sovellus käynnistyy. Voidaan käyttää paikallisessa verkossa päätelaitteiden kesken. Jos videota välitetään esimerkiksi internet-verkossa, käytetään RTSP-palvelinta, esimerkiksi Wowza tai MediaMTX. Tällöin valitaan asetuksissa ratas > Broadcast Preferences > RTSP Server Address > URL-osoite_ta_iIP-osoite:portti/videonimi Tällöin TAK ICU lähettää videokuvaa palvelimelle, joka lähettää videokuvan palvelimelta muihin päätelaitteisiin. ICU:n asetuksista asetetaan Media Preferences > Resolution, TS Frame Rate, Stream Bit Rate riittävän suuriksi, jotta yhteys on tarkka ja nopea. Videota voi myös katsoa esimerkiksi pääteohjelmalla komennolla ffplay rtsp://URL-osoite_ta_iIP-osoite:portti/videonimi tai VLC-sovelluksella.
• Marti-hallintapaneelissa lisättäessä path eli videonimi, lisätään / -kenoviiva eteen, jotta ladattaessa videon osoite palvelimelta esimerkiksi iTAK:iin, osoite on muotoa rtsp://URL-osoite_ta_iIP-osoite:portti/videonimi
• Videota voidaan myös tallentaa TAK ICU:ssa ja lähettää TAK-palvelimelle.
• Ohje
• Virheilmoitus: Muxing video failed (2). Esimerkiksi kun yritetään lähettää mobiiliyhteydellä videota ICU:sta palvelimelle. Samoilla asetuksilla kuitenkin lähetys toimii wi-fi yhteydellä internetin kautta. Tarkempi selitys ja ratkaisu on vielä epäselvä (3/2025), mutta liittyy jollain tavoin ilmeisesti äänen ja videokuvan synkronoinnin epäonnistumiseen.
• Videon katsominen tietokoneen VLC-sovelluksella. Ks. kohta Videon striimaus

TAKSat Planner, ATAK, lisäosa

• Antennin satelliittiin suuntaamiseen tarkoitettu laskuri. Valitaan sijainti, jossa antennia käytetään ja mihin satelliittiin suunnataan. Laskuri antaan Azimuth ja Elevation -arvot. ???
• Esiasetetut satelliitit tai omavalintainen.
  • AOR-W (53.0W)
  • IOR (64.0E)
  • POR (178.0E)

TAK Timer, ATAK, lisäosa

• Sekuntikello. Kello ilmestyy < -merkkinä näytön reunaan. Kellon voi piilottaa näytöltä ilman ettei laskenta keskeydy.
• Click Start / Play-painike - Aloittavat ajan laskennan. Uudestaan painaminen pysäyttää.
• Kello nuoli taaksepäin - Ajan nollaus painamalla pitempään.

TDAL (CIV) , ATAK

• Tukee kansainvälisiä koordinaattijärjestelmiä ja tarjoaa offline Geocoding-ominaisuudet.

Track History, ATAK

• Tallentaa kuljettua matkaa jälkenä. ATAK täytyy olla avoinna kuljettaessa / Riittääkö että sovellus on käynnissä vai pitääkö olla näytöllä auki???. Työkalua avattaessa näyttää sen hetkisen jäljen (current active track). Avautuu sekä ikkuna että työkalupalkki kartalle.
• < - Päätelaitteessa olevien jälkien valinta. Luettelossa jäljen valitseminen, näyttää jäljen kartalla. Paperikuvake - Tarkemmat tiedot. Nuoli paperista - Jakaminen. Roskakori - Poistaminen (poistaako palvelimelta ???).
• Suurennuslasi - Reittien hakeminen. Operaattorin nimestä valitaan operaattori, jonka jälkiä haetaan. Liukusäätimellä asetetaan aikaväli, josta haetaan. Server Search -valinta hakee TAK-palvelimelta. Search (haku).
• Nuolet ylöspäin plus - Uusi jälki. Tai painamalla jäljen aloitus-kuvaketta näytöllä. Jäljen väriä ja muita tietoja muutetaan näytölle avautuvan ruudun kautta jälkeä näpäytettäessä. Jälki voidaan viedä reittinä tai KML/KMZ-muodossa. Jälki voidaan viedä piirtämällä se piirtotyökaluilla kuten sulkematta jätetty monikulmio.
• Nuolet ylöspäin minus - Jälkien pyyhkiminen kartalta. Ei poista jälkiä päätelaitteesta.
• Title - Jäljen nimi, muutettavissa.
• Style - Jäljen väri. Jäljen muoto: Solid (yhtenäinen), Arrows (nuolet), Dashed (viivat). Matkayksikkö (Ft/Mi, M/KM, NM eli Nautical Mile).
• Start - Lähtöajankohta.
• Destination - Distance (etäisyys). Elapsed (kesto).
• Speed - Toteutunut nopeus. Max (enimmäisnopeus). Avg (keskimääräinen nopeus).
• Elevation - Toteutunut korkeus. Min (alin korkeus). Max (ylin korkeus). Gain (nousu). Loss (lasku).
• Nuoli paperista - Jakamisvaihtoehdot Route, Publish, KML File, KMZ File, GPX File, CSV File.
• Diagrammi - Reitin korkeuserot matkajanalla. Sinistä palloa siirtämällä nähdään korkeus diagrammissa ja kohta reitillä kartalla.
• Voidaan asettaa päälle jäljitys toisesta operaattorista. Näpäytetään operaattoria > kehävalikosta reittikuvake > lopetus valitsemalla sama kuvake. Tallennettu jälki löytyy Track History > suurennuslasi > yhteystiedot (henkilökuvake) > valitaan operaattori > valitaan jälki.
• TAK-palvelin tallentaa operaattoreiden jäljet kuluneen 30 pv ajalta. Tallennettu jälki etsitään samalla tavoin kuin edellä, mutta valitaan Server Search.

VANS Overlay, ATAK, lisäosa

• Tunnistaa videokuvasta liikkuvia esineitä/ihmisiä??? ja nimeää niitä. Tunniste seuraa liikkuvan kohteen mukana.
• Ks. Video.

Video

• Videokuvan näyttäminen monipuolisesti eri lähteistä, esimerkiksi IP-kameroista. Pieni viive ennen live-kuvan alkamista.
• ATAK
  • Kameramerkki kartalla näyttää kameran kuvaussuunnan. Videokuvan voi suurentaa pyyhkäisemällä kuvaa vasemmalle vaakanäytössä. Valitaan kameramerkki > tarvittaessa mikä saman sijainnin kameroista > kehävalikosta videokuvake.
  • Videokuvan alareunassa näkyy videon näyttämisen alkamisaika juoksevana. / Videokuvan alareunassa on kameran metatiedot. X voi ilmoittaa tosipohjoisesta kameran suunnan, joka on 0–180° ja -0–180°. Vähennetään negatiivinen arvo 360°, jolloin saadaan todellinen kameran suunta. Kameran kehävalikon kautta voidaan muuttaa asetuksia.
  • Maisemakuva - Videoista otetut kuvakaappaukset. Näpäyttämällä kuvaa, kuvan muokkaaminen. Ks. Galleria.
  • Kehyksessä plusmerkki - Kuvaruutukaappauksen ottaminen, joka tallentuu JPG-muodossa.
  • Punainen piste - ???
  • Pallo - Lisäosa, joka tunnistaa liikkuvia ajoneuvoja ja ??? kartalla ja ilmoittaa car, van, truck jne. Object Detection käynnistää toiminnon. Select Model (tunnistusmalli). Manage models (mallien tuonti ja poistaminen). Ks. VANS Overlay-työkalu.
  • Videoluettelo-ruutu
    • Videon perässä kolme viivaa - SEND - Videon jakaminen. Kynä - Videon lähteen asetukset. Roskakori - Videon poistaminen.
    • + - Uuden videolähteen lisääminen.
    • Nuoli laatikkoon - Videolähteen tuominen palvelimelta.
    • AZ - Luettelon järjestäminen aakkosjärjestykseen (alphabetical) tai tyypin mukaan (type).
    • Ruudukko - Valittujen videoiden vienti (export) tai poistaminen (delete).
      • Export – Vienti. Suositellaan KMZ-tiedostotyyppiä. Vientimuodot: Attachments (pakatun zip-tiedoston muodostaminen ???), Data Package (uusi tai olemassa oleva datapaketti), GPX (.gpx -tiedosto), KML, KMZ, Shapefile (|https://fi.wikipedia.org/wiki/Shapefile Shapefile Wikipediassa]), Video.
    • Suurennuslasi - Videoiden etsintätoiminto.
    • Suppilo - Suodattimet Auto Send ja Self-Authored ???
• Geospatial-video – Näytetään kamerakuvan keskipiste kartalla tähtäinkuvakkeella (sensor point of interest, SPI) ja kameran sijainti kartalla ja näiden välillä viiva. Lisättävissä Augmented Reality (AR) eli taktisten merkkien, käyttäjien, ajoneuvojen yms. liikkuessa videokuvan alueelle, niiden kutsumanimi seuraa operaattoria. Videokuva voidaan esittää kartan vieressä tai asettaa kerroksena kartan päälle oikeaan kohtaan (Globe-kuvake).
• Ks. Videon striimaus.

VNS (Vehicle Navigation System), ATAK

• Navigointi kirjallisten reittiohjeiden avulla. Reitit kohdistetaan teihin.
• Manage Offline Regions - Offline-reittitietojen lataaminen maakohtaisesti. SEND - Ladatun reittiohjeen jakaminen. Vaihtoehdot Contact, Select Server, Choose App..., Export.
• Set Quick Nav Points - Kohteeen lisääminen kartalle. Mahdollista nimetä. Pienistä nuolista kohteiden järjestyksen muuttaminen luettelossa.
• Googlen käyttäminen lisäosassa edellyttää Google Directions API Key -avainta. Avaimen saaminen edellyttää Google-tiliä ja luotto-/pankkikorttitietojen antamista.
• ATAK VNS PLUGIN-video.

Weather, ATAK, lisäosa

• Säätiedot. Tietoruutu, jossa näytetään sen hetkinen sää ja kolmen päivän sääennuste. Liukusäätimestä säädettävissä tarkemmat tiedot tunnin välein seuraavan kuuden tunnin ajalle. Säätiedon lähde on ???.
• Lämpötila alin/ylin. Tuntuu kuin lämpötila. Näkyvyys. Tihkusade. Kosteus. Ilmanpaine. Tuulen nopeus ja suunta. Sademäärä.
• ATAK-Weather-Plugin
• Säätieto voidaan myös tuoda tasona (layer) KMZ-tiedostona. Esimerkiksi sivulta WPC Products in KML Format on ladattavissa Yhdysvaltojen erilaisia karttoja, jotka näkyvät tällöin näytöllä peruskartan päällä tasona. Suomesta ei vastaavia ajantasaisia karttoja ilmeisesti ole saatavilla.

Wide Area Search, ATAK, lisäosa

• Käytetään esimerkiksi katastrofin tai iskun jälkeen rakennusten ja onnettomuuden uhrien tilanteiden kartoittamiseen. Merkit merkitään kartalle ja merkki sisältää syötetyn tiedon.
• Aloitettaessa lisäämään merkkejä, ehdotetaan uuden datapaketin luomista, johon merkit kerätään.

Wind Data, ATAK, lisäosa

• Tuulitiedot verkosta tai tiedostosta kartalta valittuun sijaintiin.
• Näytetään korkeus (m), suunta (° TN) ja nopeus (kts). Kts = knots = solmua = 1 mpk/h = 1 meripeninkulma tunnissa = n. 0,5 m/s eli jaa ilmoitettu kts-arvo kahdella.
• Nuoli osoittaa palloon - Lisätään kohde karttaa näpäyttäen. Avautuvassa ikkunassa voidaan muuttaa nimeä, sijaintia ja korkeutta. Korkeus voidaan tuoda myös DTED-tiedoista. Sijaintien automaattinen numerointi voidaan nollata.
• Tietoruutu
  • Update Location - Sijainnin muuttaminen.
  • Import Winds - Tuulitietojen hakeminen. Vaihtoehdot Network (palvelin), File (tiedosto) ja QR Code ???.
  • Network NOAA
    • Network WindsAloft.us - Verkkosivulta voidaan myös viedä tuulitiedot tiedostoon ja välittää näin esimerkiksi palvelimelta päätelaitteisiin.
    • Network RyanCarlton.com
    • Network MarkSchulze.net
  • Lisävalinnat: Ajankohdan määrittäminen nykyhetkestä tunteina. Auto Import (10 min, 30 min, 1 t välein) asetetun aikavälin mukainen automaattinen tuulitietojen päivittäminen.

Quit, ATAK

• ATAK-sovelluksen sulkeminen.

Settings (ratas)

• ATAK
  • Callsign and Device Preferences
  • Network Preferences
  • Tool Preferences
  • Display Preferences
  • Control Preferences
  • Legacy Preferences - Vanhempiin päätelaitteisiin liittyviä asetuksia. Kehittäjä-työkalun lisääminen overlay-työkaluun.
  • Accounts - Tilien tiedot.
  • Support
    • TAK Support Information tukisivuston verkko-osoite ja sovelluksen kaatuessa tietojen lähettämisestä ohje.
    • Reset Hints nollaa sovelluksen toimintoihin liittyvät ponnahdusikkunat, joissa neuvotaan sovelluksen käytöstä.
    • TAK Initial Device Configurations - Sovelluksen nopeaan käyttöönottoon keskeisimmät asetukset.
      • Action Bar Experience - Työkalurivin sijainti näytöllä.
      • Callsign Identity - Oma kutsunimi, tiimi ja rooli tiimissä.
      • Data Package - Datapaketin tuominen päätelaitteen tiedostojärjestelmästä.
      • Plugins - Lisäosien hallinta.
      • Quick Connect - Pikayhteys TAK-palvelimeen (osoite, käyttäjänimi, salasana).
      • Link EUD - Yhteys tak.gov-sivustoon.
      • More Settings - Lisää asetuksia.
    • Logging Preferences - Lokiasetukset. Sovelluksen kaatumiseen johtaneista tiedoista tallentuu lokitiedosto ATAK-sovelluksen kansioon support/logs. Send App Logs Now vie sovelluksen virhelokin. Auto Upload App Logs valinta lataa sovelluksen lokit TAK-palvelimelle sovelluksen käynnistyessä. Collect Metrics valittaessa tallentaa sovelluksen käyttöön liittyviä tietoja ATAK-sovelluksen kansioon support/logs. Live Metrics valittuna valittaessa lähettää sovelluksen käyttöön liittyviä tietoja TAK-palvelimelle. Advanced Logging lokeihn liittyvät lisäasetukset.
    • Device Details - Device Details ATAK-sovelluksen tiedostojärjestelmän kuvaus ja ohjeita. Device Information päätelaitteen tiedot.
    • ATAK Documents - ATAK User Manual (käyttöohjeet), ATAK Icon Glossary (kuvakkeet), ATAK Dataset Instructions (ATAK-sovelluksen tiedostojärjestelmän kuvaus ja ohjeita).
    • User Feedback - Käyttäjäpalautteen antaminen ja lähettäminen.
  • About ATAK - Versio ja TAK Software Licence Agreement.

• iTAK
  • User Preferences – Callsign (kutsumanimi), tiimiväri, rooli, yksikön tyyppi, sijainti GPS/koordinaatit, puhelinnumero.
  • Notifications – Ilmoitukset. Asetettava myös puhelimen omissa asetuksissa ilmoitusasetukset.
    • Notifications Settings. Mitkä ilmoitukset näytetään.
  • Maps Source – Karttapohja. Tuotavissa esim. tiedostosta.
  • Preferences – Esimerkkejä: Karttasivulla näkyvien painikkeiden järjestys ja näkyvyys. Sijainnin ilmoittamisen aikamääre. Bearing.
  • Devices
    • Bluetooth-yhteys lähellä oleviin muihin laitteisiin.
  • Network
    • TAK-palvelimiin (TAK Server) liittyminen. Palvelimia voi olla useita, joihin vaihdetaan tämän kautta. Samanaikaisesti useampaan palvelimeen kuuluminen on mahdollista.
    • Mesh Network –
  • Tools
    • Bloodhound
    • Marker Palettes – Nato Icons.zip Sotilaskäytössä olevassa ATAK:ssa on Mil-2525. Tuodaan uusi zip-tiedosto ensin Files Tool -toimintoa käyttäen.
  • Layers – Pohjakartan päällä näytettävät eri asioiden kerrokset/tasot.
  • Suurennuslasi – Valikon kohtien etsimiseen.

WebTAK

WebTAK on TAK-palvelimelta pyöritettävä internetselainpohjainen verkkosivu, jossa on rajattu määrä toimintoja. Toiminnot eivät ole yhtä monipuoliset kuin ATAK, iTAK ja WinTAK-sovelluksessa. Valitsemalla Google Hybrid-kartan, saadaan hyvin tarkka kuva alueesta suurentamalla lähemmäksi. Kuva näytetään lintuperspektiivistä.

• Vedä ikkuna riittävän isoksi, jotta yläpalkki ja vasen palkki näkyvät. Pitämällä vaihto-näppäintä alhaalla ja vetämällä samalla hiirellä alueen kartalle, kartta tarkentuu kuva alueelle. Osa työkaluista kartalla toimii sivupalkista valittuna, joka avataan vasemmasta kulmasta, "ruudukko". Ruudukkoa painettaessa määritellään ensimmäisenä sivupalkin koko. Yläpalkin + -merkistä lisätään työkaluvälilehtiä.
• Jos käyttäjä ei näy muissa laitteissa, kannattaa ladata verkkosivu.

• Toolbar, 'työkalut'
  • Point Dropper
    • Merkkivalikoima on laajempi (advanced-painike).
  • Overlays
  • Contacts
  • Layers
    • Create Group
  • Data Sync
  • Alerts
    • Geofence Breached, Ring the Bell, Troops in Contact, 911 Alert
    • Hälytystä ei saa poistettua päältä -virhe: Admin-oikeuksilla sen voi poistaa Marti-hallintapaneelista, Montitoring > Alarms.
  • Video – Videostriimien katselu/lataus laitteeseen.
  • Drawing Tools – Polygon, Box, Circle. Piirrettyä objektia näpäytettäessä avautuu valikko objektin ympärille.
  • Data Packages
  • File Import
    • Tuetut tiedostot KML, KMZ, ZIP, TIF, TIFF, CSV, JSON.
  • Favourite AOI
    • Area Of Interest.
  • Lock on Self
    • No Point
  • Go To
  • Routes
  • Measuring Tools
  • KML – KML ja KMZ -tiedostojen lisääminen karttapohjaan.
  • Event Stream
  • WFS
• User Information Tools
  • Team
  • Role
  • User Roles
  • WebTAK Version, Server URL ja portti, TAKServer Version.
• Preferences 'ratas'
  • Clear Content
  • Layouts
  • Map Preferences
  • Plugins
  • Unit Preferences
  • Useful Links – WevTAK-ohjeet

TAK Tracker

TAK Tracker on yksinkertainen iOS- tai Android-sovellus, jossa on karttapohja, oma sijainti ja suunnistamista helpottavat tiedot. Yhdistettäessä TAK-palvelimeen saadaan välitettyä oma sijainti muille kun esimerkiksi ATAK ei ole käytössä. Muiden tiimin jäsenten sijainti ei näy omassa TAK Trackerissa.

• Kutsumanimi, tiimin valinta, tiimin roolin valinta. Karttatyypin valinta ja kartan piilotus. Näytön pitäminen jatkuvasti päällä/pois. Aikaväli milloin oma sijainti päivitetään TAK-palvelimelle. Aika, jolloin sovellus menee lepotilaan. Kompassiruusuketta näpäyttämällä kartta pohjois-eteläsuuntaan. Kartta, sijainti, suunta, kompassi, nopeus. Kyseisiä tietolaatikoita näpäyttäessä, niiden asetus muuttuu, mitä näyttää. Hätäviestin lähetys (emergency beacon), valittavissa eri vaihtoehdoista. Ei viestitoimintoa.
• Liittymisvaihtoehdot sertifikaatti, QR-koodi, Datapaketti sertifikaateilla, Sit(X) OAuth.

macOS

• Android Studio ja ATAK
  • Asennus ei onnistunut (2/2025).
• Genymotion Emulator (Android)¨
  • Asennus ei onnistunut (2/2025). Tak.gov-sivulta ladattua apk-tiedostoa ei hyväksy. Google Play-kaupasta asennettaessa ei onnistu.
• Kegworks (macOS) ja WinTAK
  • Asennus onnistunut (2/2025). Asennattava Kegworksin asennuksen jälkeen Winery:n kautta .NET Framework 4.8. Kartat eivät näy.
